Начинайте с диагностики неисправности – прежде чем приступать к разборке, определите, что именно вызывает сбои в работе панели. В большинстве случаев проблемы связаны с контактами, предохранителями или датчиками, а также с износом электронных компонентов.
Аккуратно отключите аккумулятор – снимите минусовую клемму и подождите минимум 15 минут. Это поможет сбросить память бортового компьютера и избежать коротких замыканий во время работы с электросхемами.
Обратите особое внимание на крепления и соединения – при разборке панели убедитесь, что все крепежи надежные, а соединения чистые и без коррозии. Используйте соответствующие инструменты, чтобы не повредить пластиковые части и проводку.
При замене или ремонте датчиков, подушек или блоков электроники соблюдайте точную последовательность действий и зафиксируйте расположение каждого компонента. Это ускорит сборку и снизит риск ошибок.
Диагностика и подготовка к ремонту панели приборов
Начинайте с проверки электросети: подключите мультиметр к разъему блока управления painel’ем приборов и убедитесь, что напряжение стабильно и соответствует требованиям технической документации.
Обратите внимание на состояние разъемов и кабелей, осмотрите их визуально, выявляя признаки окисления, повреждений или заломов. Замена поврежденных или окисленных соединений повысит стабильность работы системы.
Используйте диагностический сканер для считывания ошибок блока управления, зафиксируйте коды неисправностей. Это поможет определить причину неисправности и понять, какие элементы требуют замены или ремонта.
Проверьте работу световых индикаторов и жидкокристаллического дисплея с помощью тестовых программ или временных подключений. При наличии мерцаний или отсутствия подсветки возможна проблема с блоком питания или платами дисплея.
Перед разбором отключите аккумулятор, чтобы избежать коротких замыканий и повреждений электронных компонентов. Заведите автомобиль и убедитесь, что все системы функционируют корректно, чтобы избежать ошибок в работе приборной панели после ремонта.
Подготовьте все необходимые инструменты: отвертки, пины для отсоединения разъемов, термочувствительный клей, мультиметр, а также запасные компоненты, согласно предварительным оценкам неисправности.
Определение причин неисправности панели
Проверьте целостность предохранителей, отвечающих за электрику панели приборов. Они легко доступны в блоке предохранителей, расположенном под приборной панелью или в моторном отсеке. Замена перегоревших предохранителей дает шанс быстро устранить проблему.
Осмотрите соединения и разъемы, идущие к приборной панели. Часто вибрации или влажность вызывают окисление или расшатывание контактов. Надежность соединений поможет избежать ложных срабатываний или полного отказа панели.
Обратите внимание на состояние электропроводки. Поврежденные или изношенные провода могут привести к коротким замыканиям. Визуально проверьте кабели на наличие изломов, обгораний или повреждений изоляции.
Если диагностика электросистемы не выявила причин, перейдите к проверке блока управления приборной панелью (БМС). В этом случае потребуется использование диагностического сканера для считывания ошибок или сброса кодов неисправностей.
- Определите, работает ли дисплей корректно или появляется искажение/отсутствие изображения.
- Проверьте, исправно ли функционируют датчики и подсветка приборов.
- Обратите внимание на возможные сбои в работе автоматических систем, таких как ABS или ESP, что иногда влияет на отображение данных на панели.
Проблемы с аккумулятором или генератором также спровоцируют нестабильную работу приборной панели. Проведите тест напряжения аккумулятора и генератора, чтобы исключить эти причины.
Используйте последовательный подход – систематически исключайте каждый из вариантов, чтобы точно локализовать источник неисправности. Такой метод помогает избежать лишних затрат времени и ресурсов при поиске причины часто встречающихся проблем с приборной панелью Ford Focus 1.
Инструменты и материалы для ремонта
Для замены или ремонта панели приборов Ford Focus 1 понадобятся основные инструменты: отвертки с разнотипными губками – крестовая и плоская, TORX-ключи для снятия фиксирующих винтов, а также пластиковый клин для аккуратного отсоединения панелей без повреждений.
Огромную роль играют щипцы или пинцеты для аккуратного работы с проводами и разъемами, а также тестер или мультиметр – для проверки электрических цепей и сигналов.
Чтобы обеспечить надежное закрепление новых элементов, подготовьте малярный скотч для фиксации проводов и пластиковой клипсы для крепежных элементов. Не забудьте о защитных перчатках, если потребуется обращаться с острыми деталями или ядовитыми веществами.
В качестве материалов пригодятся запасные гайки, винты, а также качественная антискользящая смазка для устранения скрипов и засоров в механизмах.
Подготовьте мягкую ткань или пластиковый коврик, чтобы защитить панель и соседние части автомобиля во время работы. Это снизит риск повреждений и упростит монтаж новых компонентов.
Обеспечение безопасности при работе с автомобильной электроникой
Перед началом работы отключайте аккумулятор, чтобы разорвать цепь питания и снизить риск короткого замыкания или повреждения компонентов. Используйте изолированные инструменты и избегайте касания проводящих частей голыми руками, чтобы предотвратить поражение электрическим током. Обязательно защитите глаза и лицо при работе с электрооборудованием, особенно если есть риск искр или вырванных контактов.
Проверяйте наличие напряжения с помощью мультиметра перед каждым контактом или соединением. Не работайте с системой электрооборудования, если не уверены в её состоянии, и не применяйте неподходящие или повреждённые инструменты. Не нагревайте и не деформируйте защитные кожухи и изоляцию проводов, чтобы избежать коротких замыканий и дальнейших сбоев в системе.
При использовании скрепок, щупов или других соединительных элементов убедитесь, что они правильно зафиксированы и не вызывают замыкания. В случае возникновения подозрений на повреждение проводки или компонентов, временно отключайте питание и проводите диагностику. Соблюдайте последовательность действий – это поможет избежать ошибок и сохранить целостность электронных модулей.
Если есть необходимость в сварке или пайке, отключайте все соединения и работайте в хорошо проветриваемом помещении. Не допускайте попадания жидкости или пыли внутрь проблемных узлов, чтобы не вызвать короткое замыкание и коррозию. Соблюдайте аккуратность и не торопитесь – быстрые или неправильно выполненные действия могут привести к дорогостоящим повреждениям.
Освобождение пространства для доступа к панели
Перед началом демонтажа панели приборов снимите защитные панели вокруг руля и торпеды, чтобы обеспечить свободное пространство. Используйте плоскую отвертку или пластиковый инструмент для аккуратного отсоединения защелок и клипсов, избегая их повреждения.
Одалите блоки предохранителей и приборные разъемы, чтобы не мешали работе. Для этого аккуратно отключите разъемы, удерживая фиксатор, и отложите их в безопасное место.
Удалите корпус кондиционирования и приборные блоки, расположенные в верхней части панели, освободив доступ к крепежным элементам. Для этого открутите винты, фиксирующие эти элементы, и аккуратно снимите их, избегая чрезмерного усилия.
Обеспечьте свободный проход к креплениям панели приборов, снимая все лишние детали и держатели, мешающие извлечь ее из конструкции. Используйте боковые отвертки для аккуратного освобождения пластиковых защелок без их повреждения.
Если потребуется, снимите рулевую колонку или ее накладки, чтобы расширить рабочую зону. Для этого открутите крепежные болты и аккуратно отведите компоненты в сторону, сохраняя их целостность.
| Инструменты | Действия |
|---|---|
| Плоская отвертка | Отделение клипсов и защелок |
| Крестовая отвертка | Откручивание винтов крепления |
| Пластиковый инструмент | Аккуратное снятие пластиковых элементов |
| Набор гаечных ключей | Откручивание крепежных болтов |

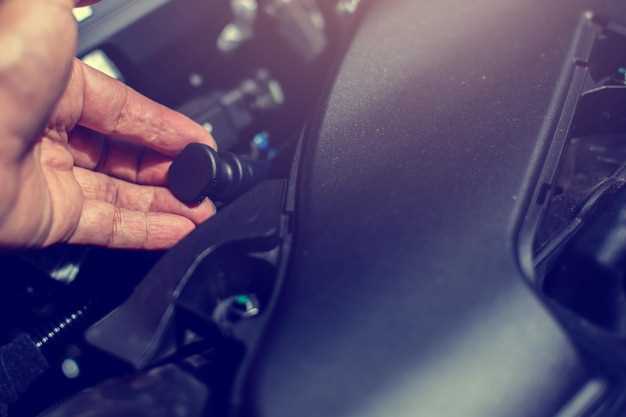

Разборка и замена компонентов панели приборов
Начинайте с отключения аккумулятора, чтобы избежать короткого замыкания. Отсоедините отрицательную клемму, чтобы обезопасить электрику автомобиля.
Снимите декоративную крышку приборной панели, аккуратно поддевая ее пластиковым инструментом. Обычно она крепится зажимами или винтами, которые следует отвинтить или отжать.
Удалите крепежные элементы, фиксирующие саму панель. Используйте крестовую или торцевую отвертку в зависимости от типа винтов. Неспешно освобождайте панель, чтобы не повредить соседние детали или крепления.
Осмотрите соединения проводов и разъемы. Зафиксируйте положение каждого, чтобы потом было легче собрать обратно. При необходимости отсоедините разъемы, нажимая на фиксаторы и осторожно вытягивая кабели.
Обратите внимание на датчики и стрелки. Их можно снять в комплекте, аккуратно держа за корпус. Для замены отдельных компонентов потребуется использовать соответствующие инструменты – обычно отвертки и плоскогубцы.
Чтобы заменить светодиоды или лампочки подсветки, аккуратно высмотрите их изнутри, извлеките из гнезд и вставьте новые. В некоторых моделях нужно предварительно отключить модули или слюдяные экраны, чтобы получить доступ к компонентам.
Замена основных элементов, как сегменты дисплея или стрелочные механизмы, требует точности. Используйте пластиковые лопатки или специальные инструменты для снятия, избегая повреждения корпуса или прилегающих деталей.
После завершения замены проверьте работу каждого узла перед сборкой. Включите зажигание и убедитесь, что все стрелки, индикаторы и дисплеи отображают правильные значения.
Соберите панель в обратном порядке, надежно закрепляя все крепежи и подключая разъемы. После финальной сборки подключите аккумулятор и проведите тестовую поездку на предмет корректной работы приборов.

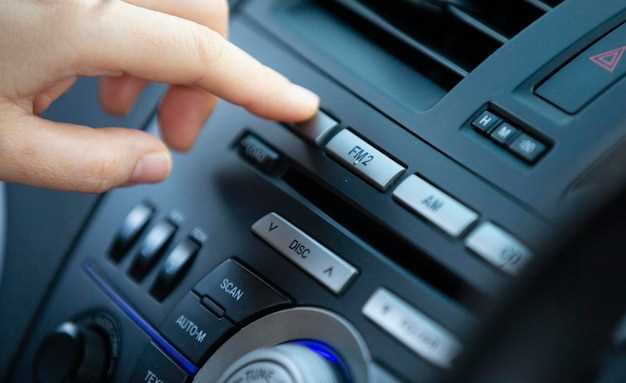

Разборка торпедо и снятие панели
Начинайте с отсоединения аккумулятора, чтобы избежать короткого замыкания. Вытяните предохранитель батареи и подождите 10-15 минут. После этого откручивайте крепежи панели приборов, начиная с верхних зажимов и винтов. Используйте отвертку с магнитным наконечником, чтобы не уронить мелкие детали. Откручивайте винты по периметру торпедо, а затем аккуратно снимайте панель, придерживая ее руками. Возможна необходимость снять клипсы, расположенные по бокам панели; для этого используйте пластиковые лопатки, чтобы не повредить пластик. Обратите внимание, что в некоторых моделях есть скрытые винты под декоративными крышками – их необходимо предварительно открыть, аккуратно поддев крышки без применения силы. Она крепится на защелках, поэтому поводите пластиковыми лопатками по краям, чтобы отделить её. После снятия панели освободите кабели и разъемы, аккуратно отсоединяя их от датчиков и блоков управления. Следите, чтобы не натянуть провода и не повредить разъемы дешево. В итоге получите свободный доступ к внутренним компонентам прибора, подготовив поверхность для последующего ремонта или замены.
Диагностика и замена подсветки или ламп
Начинайте с проверки состояния ламп при помощи мультиметра: отключите блок питания панели приборов и протестируйте каждую лампу, чтобы убедиться в наличии напряжения. Если лампа не светится при подаче питания, замените её на новую аналогичную модель. Для этого сначала отснятые панели аккуратно извлеките, отключите разъемы, а затем выкрутите или вытяните неисправную лампу.
Перед установкой новой лампы внимательно осмотрите цоколь и посадочные места, очистите их от загрязнений, чтобы обеспечить надежный контакт. Установите лампу на место, не применяя чрезмерной силы, и проверьте работу при подключенной панели приборов. Если подсветка по-прежнему не горит, причина может скрываться в проводке или блоке управления освещением.
Чтобы исключить проблему с проводкой, используйте тестер, чтобы проверить напряжение на разъемах подключения ламп. Обнаружив отсутствие питания, осмотрите предохранители, связанные с подсветкой приборов, и замените поврежденные. После этого снова проверьте работу ламп и осмотрите все соединения на наличие повреждений или окислений. В случае сложных неисправностей лучше обратиться к специалистам, чтобы избежать дальнейших повреждений.
Замена или ремонт щитка приборов
Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания или ошибок в системе. Чтобы снять щиток приборов, аккуратно выкрутите винты, держащие его на месте, и освободите крепления. При снятии следите за кабелями и разъемами, отключая их аккуратно, не тяните резко, чтобы не повредить контактные элементы.
Если причина поломки – это неработающий дисплей или фонарь, сначала проверьте соединения и разъемы. Иногда проблема решается заменой свечения или ремонта отдельных компонентов. Используйте мультиметр для проверки цепи; плохой контакт или обрыв можно обнаружить по снижению сопротивления.
При необходимости замены всего щитка, приобретите оригинальную или совместимую запчасть с точно такими характеристиками. Убедитесь, что новая панель подходит по размерам и креплениям, чтобы избежать сложностей при установке.
При ремонте обязательно очистите контакты и соединения от пыли и загрязнений. Используйте специальный очиститель для контактов, чтобы улучшить электропроводимость. После установки проверьте работу приборов, подключая аккумулятор и проверяя отображение информации, реагирование на сигналы и работу подсветки.
Проверка соединений и пайка поврежденных цепей
Перед началом ремонта тщательно осмотрите все соединения цепей на панели приборов. Используйте свет и увеличительное стекло, чтобы выявить обрыв или окисление контактов.
Для проверки целостности цепи примените мультиметр в режимах сопротивления или прозвонки. Обратите внимание на участки, где показания отличаются от нормы или есть постоянное сопротивление, что указывает на повреждение.
Если обнаружите поврежденные или окисленные соединения, их необходимо очистить с помощью изопропилового спирта и мягкой щетки, чтобы обеспечить надежный контакт перед пайкой.
Для восстановления поврежденных цепей выполните пайку. Подготовьте паяльник мощностью 40-60 Вт, тонкий олов для электроники и пинцет.
Небольшим количеством припоя нанесите его на поврежденный участок, аккуратно закрепляя провода или дорожки плат. Следите, чтобы паяльник не перегревал компонент, и не допускайте коротких замыканий.
После пайки аккуратно очистите поверхность от излишков припоя и убедитесь в отсутствии коротких замыканий. Проверьте работу соединений мультиметром, чтобы подтвердить надежность ремонта.
