Начинайте диагностику с визуальной проверки. Осмотрите катушку зажигания на наличие трещин, масляных подтёков или повреждений корпуса. Любые признаки неисправности требуют замены или дополнительной проверки.
Затем подключите мультиметр. Для определения целостности катушки установите его на режим измерения сопротивления. Значения сопротивления для катушек ЗМЗ 409 обычно колеблются от 0,4 до 1 Ом. Значительно отличающиеся показатели указывают на необходимость замены.
Важно провести тестирование на рабочем двигателе. Для этого запустите двигатель и аккуратно используйте стетоскоп или длинный отвертку, чтобы услышать характерный треск искр зажигания. Нестабильные или отсутствующие искры указывают на отказ катушки.
Диагностика катушки зажигания ЗМЗ 409 инжектор: практические методы и инструменты
Проведите тест искры. Для этого подключите высоковольтный провод к свече, откройте крышку распределителя и при вращении коленвала проверьте, есть ли искра. Отсутствие искры или слабый ее характер говорит о неисправности катушки зажигания.
Обязательно проверяйте состояние контактов на разъемах. Окисленные или ослабленные соединения могут дополнительно мешать правильной работе катушки. Очистите контакты и закрепите их надежно перед окончательной проверкой.

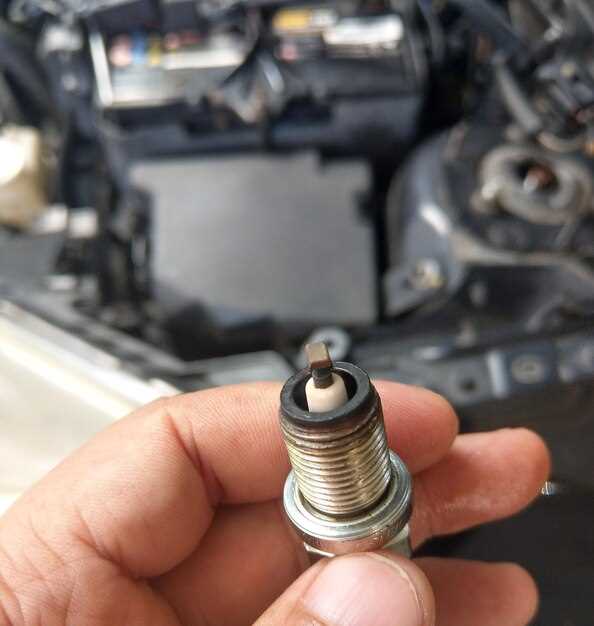

Использование мультиметра для измерения сопротивления
Перед проверкой катушки зажигания необходимо установить режим измерения сопротивления на мультиметре. Для этого поверните переключатель на значок омметра (Ω). Обычно, диапазон следует выбрать в пределах 200 Ом или выше, чтобы обеспечить точность.
Подготовьте мультиметр, подключив щупы: черный кабель к общей (COM), красный – к измерительному разъему. Поставьте мультиметр на измерение сопротивления и убедитесь, что устройство отключено от питания.
| Шаг | Действие | Результат |
|---|---|---|
| 1 | Отключите катушку зажигания от автомобиля и отсоедините провода. | |
| 2 | На дисплее появится число, отражающее сопротивление. | |
| 3 | Запишите полученное значение. | Обычно сопротивление катушки ЗМЗ 409 инжектор должно находиться в диапазоне 0,4-2 Ом. |
| 4 | При измерении убедитесь, что значения стабильно отображаются без скачков. | Если сопротивление превышает указанные пределы или показывает бесконечность, катушка может быть неисправна. |
Обратите внимание, что различия в сопротивлении указывают на состояние катушки. Значения ниже или выше рекомендуемых свидетельствуют о необходимости замены или дополнительных проверок.
Проверка искрообразования на клеммах катушки
Чтобы убедиться в наличии искры, выполните следующую последовательность:
| Шаг | Действие | Что наблюдать |
|---|---|---|
| 1 | Открутите высоковольтный провод от свечи и зафиксируйте его на металлическое прилегающее к корпусу авто. При этом держите провод за изолированный участок, избегая касания металлической части руками. | Искра должна пробиваться через воздух между наконечником провода и электродом свечи. |
| 2 | Включите зажигание и вращайте двигатель или запускайте его, наблюдая за искрой на концах проводов. | На разряднике и наконечнике свечи появляется искра стабильная и соответствующая норме мощности. |
| 3 | Включите мультиметр или тестер на режим проверки искры, при необходимости подключите его к клемме катушки. | Мультиметр покажет наличие высокого напряжения, характерного для нормальной работы катушки. |
При слабой или отсутствующей искре убедитесь, что клеммы и провода надежно зафиксированы, и проверьте целостность проводки. Используйте схему подключения катушки и убедитесь, что заземление и питание осуществлены правильно, чтобы исключить технические неполадки.
Памятайте, что стабильная искра говорит о исправности катушки, а ее отсутствие – о необходимости проверки внешних соединений или замены катушки.

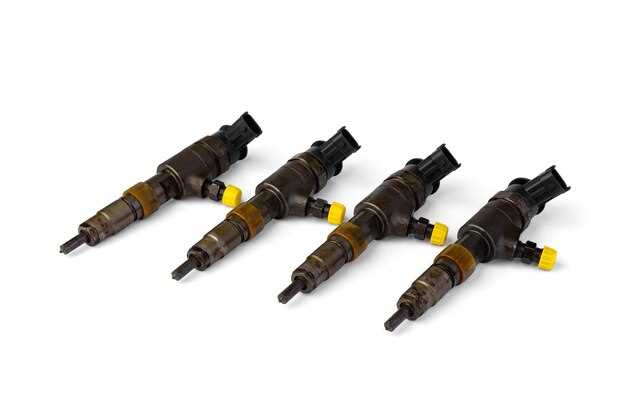

Определение пробоя или короткого замыкания внутри катушки
Проверьте изоляцию проволоки, аккуратно раскрыв корпус катушки. Обратите внимание на наличие обгоревших или обмотанных участков, которые могут свидетельствовать о повреждении. В стабильно работающей катушке внутренние провода не должны иметь повреждений или обгораний.
Сгенерируйте искру и осмотрите ее внешний вид. Слабая, нестабильная или отсутствующая искра говорит о внутренних дефектах. При этом убедитесь, что все остальные компоненты системы зажигания исправны.
Если есть возможность, проведите тест с помощью тока – подключите батарею через контрольный резистор и отслеживайте нагрев катушки. Быстрый нагрев или утечка тока даже при отключенном зажигании говорит о наличии внутреннего короткого.
Объективное определение внутреннего повреждения достигается тщательным комплексным тестированием с использованием мультиметра, визуального осмотра и, при необходимости, диагностического оборудования. В случае выявления дефекта лучше сразу заменить катушку, чтобы избежать повреждения других компонентов системы.

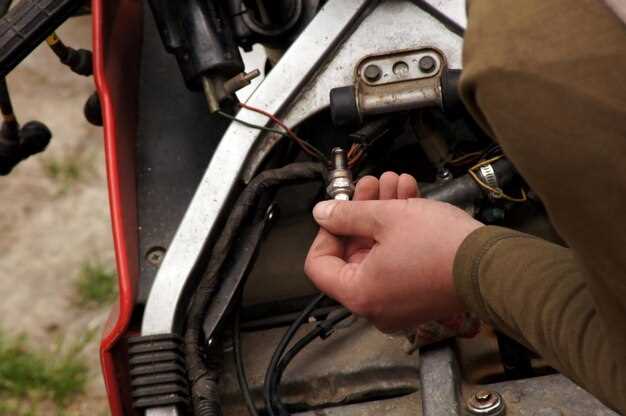

Как подготовить автомобиль к диагностике для точности результатов
Перед началом проверки катушки зажигания ЗМЗ 409 инжектор убедитесь, что масло и прочие жидкости находятся в допустимых уровнях, чтобы исключить влияние загрязнений на работу системы зажигания.
Оставьте двигатель полностью остуженным минимум на 30 минут, чтобы противоположные температурные расширения не повлияли на показания датчиков, и приборы отображали более точные данные.
Подготовьте инструменты – мультиметр или тестер, а также скруббер или чистую тряпку для очистки контактов и разъемов перед проверкой.
Отключите аккумулятор на 5-10 минут, чтобы сбросить возможные ошибки в электронике, и убедитесь, что аккумулятор полностью заряжен перед диагностикой, чтобы избежать падения напряжения во время проверки.
Проверьте исправность свечей зажигания: их состояние влияет на работу катушки. Очистите или замените свечи, чтобы во время диагностики избежать ложных сработок или ошибок.
Убедитесь в чистоте и отсутствии повреждений разъемов катушки зажигания и проводки. Корректное соединение и отсутствие коррозии обеспечивают точные измерения и помогают выявить истинную неисправность.
Запустите двигатель и прогрейте его до рабочей температуры, чтобы системы зажигания и двигателя работали в обычных режимах, повышая точность диагностики.
Обеспечьте стабильность условий: исключите использование дополнительных электроприборов, которые могут создавать помехи, и проведите диагностику в тихом помещении с минимальным уровнем электромагнитных помех для точных показателей оборудования.
Пошаговая инструкция по самостоятельной проверке катушки зажигания ЗМЗ 409
Отключите разъем катушки зажигания и подсоедините мультиметр в режим измерения сопротивления.
Для более точной диагностики используйте специальные тестеры для проверки искрового разрыва. Подсоедините провода к катушке и попробуйте создать искру, вращая двигатель или нажав на педаль стартера. Если искра слабая или отсутствует – катушка может быть неисправна.
Обратите внимание на внешнее состояние катушки: наличие трещин, подтеков масла или поврежденных проводов также говорит о необходимости замены.
Перед установкой убедитесь, что все контакты надежно соединены и отсутствуют коррозия или грязь на разъёмах. Повторите тестирование после ремонта для подтверждения результата.
Выключение двигателя и демонтаж катушки
Открутите крепежные болты и аккуратно снимите защитный кожух или крышку двигателя, чтобы обеспечить свободный доступ к катушке зажигания. Используйте подходящий ключ или отвертку, избегая чрезмерного усилия, чтобы не повредить крепления или соседние компоненты.
Определите расположение катушки на двигателе, отметьте место ее подключения для облегчения последующего монтажа. Осторожно отсоедините кабели высокого напряжения, потянув за изоляционные наконечники, избегая повреждения проводов и контактных разъемов.
Осмотрите крепежные элементы и отключите их. Обычно для этого используют торцевой или рожковый ключ. Убедитесь, что все кабели и крепежные детали сняты без лишнего усилия, чтобы не сломать крепления или разъемы.
Дома аккуратно извлеките катушку зажигания из посадочного места и подготовьте ее к проверке или дальнейшей диагностике. В процессе демонтажа избегайте механических повреждений корпуса и разъёмов, чтобы сохранить работоспособность при повторной установке.
Интерпретация показаний мультиметра: что значит норма, а что – сбой
При замере сопротивления катушки зажигания ЗМЗ 409 инжектор важно ориентироваться на конкретные значения. Для проверки сопротивления обмотки подключите мультиметр к контактам катушки и зафиксируйте показания.
Нормальные значения сопротивления находятся в диапазоне 0,4–0,6 Ом. Если мультиметр показывает число около 0,5 Ом, это говорит о исправной катушке. Значения выше 1 Ом указывают на возможное повреждение обмотки или ухудшение ее изоляции.
Обнаружение показаний свыше нескольких Ом свидетельствует о разрывах или коротких замыканиях внутри катушки. В таком случае необходимо заменить или отремонтировать элемент, чтобы восстановить нормальную работу системы зажигания.
Если мультиметр показывает нулевое сопротивление или значение, близкое к нулю, это говорит о коротком замыкании внутри катушки. Аналогично, слишком высокий показатель – о разрыве цепи или внутренней поврежденной обмотке.
Обратитесь к техпаспортам или руководству по ремонту для конкретных значений сопротивления вашей модели, так как в некоторых случаях допускаются небольшие отклонения. Постоянное превышение или снижение показаний по сравнению с нормой сигнализирует о необходимости диагностики и возможной замены катушки.
Проверка на искру: техника безопасной эксплуатации и возможные ошибки
Перед началом проверки убедитесь, что автомобиль снят с хода и отключен от аккумулятора, чтобы избежать случайных поражений током.
Подключите переносной искрообразователь или проверочный провод так, чтобы зазор между электродами был примерно 5-7 мм. Не касайтесь электродов руками или металлическими предметами, чтобы избежать поражения электрическим током.
Постарайтесь держать провод так, чтобы он находился в хорошо проветриваемом месте и ничем не контактировал с кузовом или другими металлическими частями, иначе возникнет риск короткого замыкания.
Запустите двигатель или обратитесь к помощнику для запуска двигателя, наблюдая за искрой в области свечи зажигания. Посмотрите на зазор и стабильность искры: она должна быть яркой и равномерной. Тусклая или почти невидимая искра говорит о неисправности.
Обратите внимание, что сильная вибрация или неправильное положение электродов могут привести к ложным результатам. Поэтому проверку лучше повторить несколько раз, меняя положение и убедившись в стабильности искрового разряда.
Если искра отсутствует или слишком слабая, проверьте заземление, положение цилиндров и соединения проводов. В случае постоянных проблем потребуется пройти диагностику катушки зажигания или заменить ее, чтобы обеспечить эффективное зажигание.
При выполнении теста избегайте длительного контакта с высоковольтными проводами – это может привести к токовому удару или повреждению компонентов системы зажигания. После проверки аккуратно отключите провода и уберите все инструменты.
Никогда не работайте с системами зажигания на горячем двигателе – высокие температуры увеличивают риск ожогов и повреждений. Повышенное внимание требуется при эксплуатации автомобиля на морозе, чтобы избежать трещин и повреждений изоляции.
Ошибки, ведшие к неправильной проверке, включают использование неподходящих инструментов, несоблюдение заземления или недостаточную освещенность рабочей зоны. Все это снижает точность результатов и увеличивает риск несчастных случаев.
Когда следует обращаться к специалисту и как подготовиться к сервису
Обратитесь к специалисту, если после самостоятельных проверок катушки зажигания ЗМЗ 409 инжектор все равно возникают проблемы с запуском двигателя или нестабильной работой. Если диагностический тест показывает наличие сбоев, которые трудно устранить самостоятельно, лучше довериться профессионалу.
Перед визитом подготовьте техническую документацию: наименование двигателя, пробег, история неисправностей и проведённых работ. Это ускорит диагностику и поможет специалисту быстрее определить причину поломки.
Освободите доступ к моторному отсеку, убрав все лишние предметы и защитные крышки, закрывающие катушку зажигания. Это снизит риск повреждений и упростит проверку и замену деталей.
Если у вас есть диагностический сканер, проведите заранее проверку ошибок в системе двигателя. Запишите полученные коды, чтобы передать их специалисту – это поможет определить причину проблемы быстрее.
Обеспечьте наличие запасных частей или инструментов, необходимых для ремонта, если планируете выполнять работу самостоятельно после консультации. В случае обращения к сервису, уточните у мастеров возможности замены или ремонта катушки зажигания в их графике.
Помните, что своевременная диагностика и правильная подготовка позволяют сэкономить время и снизить риск возникновения дополнительных повреждений. Не откладывайте обращение к специалисту, если сомнения в причинах неисправности сохраняются после первых проверок.
