Диагностика датчика уровня топлива: подготовительные шаги
Перед проверкой датчика уровня топлива отключите аккумулятор, чтобы избежать коротких замыканий и случайных аварий. Затем снимите пластиковую крышку бака или декоративную обивку, чтобы получить доступ к датчику.
Осмотрите кабельные разъемы и провода на наличие коррозии, повреждений или окисления. Очистите разъемы с помощью контактного очистителя и мягкой кисти, чтобы обеспечить надежное соединение.
Подготовьте мультиметр с функцией измерения сопротивления. Проверьте его работоспособность, подавая щупы друг на друга и убедившись, что показывает нулевое сопротивление или близкое к нему значение.
Зафиксируйте позицию датчика в исходном состоянии, отметив его положение или запомнив его расположение для последующих шагов. Это поможет точно определить, работает ли он правильно или необходимо регулировать его уровень.
Запишите начальные показатели сопротивления, чтобы сравнить их с результатами тестирования в дальнейшем. Такой подход позволяет точно определить, есть ли сбои в работе датчика или причина кроется в электросигнале или соединениях.
Подготовка инструмента и необходимых материалов
Возьмите комплект ключей и отверток, подходящих по размеру к крепежам топливного датчика. Для отключения электропитания используйте изолированные ключи или гаечные ключи, чтобы избежать коротких замыканий. Подготовьте мультиметр с щупами для проверки сопротивления и целостности цепи. Обязательно понадобится фонарик или налобный свет для осмотра труднодоступных участков. Не забудьте о защитных перчатках и очках, чтобы обеспечить безопасность при работе с автомобильными системами. Имейте под рукой емкость или тряпки для сбора капающего топлива, если потребуется демонтаж датчика. Проверьте наличие дополнительных инструментов, таких как фиксаторы, для безопасного снятия и установки компонента. Перед началом убедитесь, что все инструменты исправны и соответствуют рабочим задачам, чтобы исключить повреждение деталей или возникновения непредвиденных ситуаций.

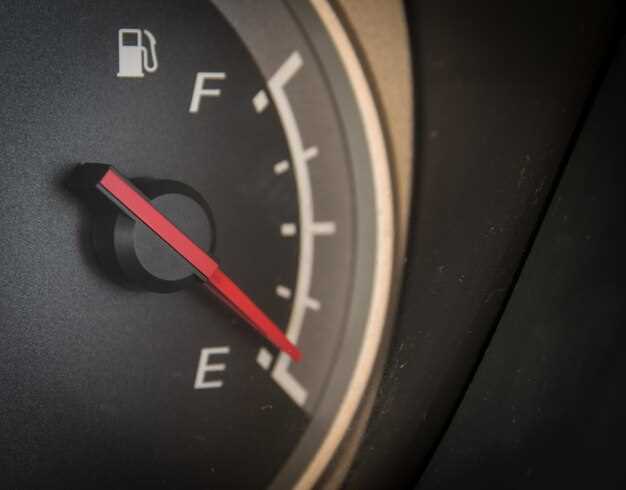

Оборудование для проверки – мясорубка или мультиметр
| Инструмент | Цель использования |
|---|---|
| Мультиметр | Измерение сопротивления, напряжения, целостности цепи датчика |
| Мясорубка | Не подходит для проверки электронных компонентов |
Обратите внимание, что правильное подключение и использование мультиметра помогает определить, выходит ли датчик из строя или нуждается в замене. Четкое измерение сопротивления поможет понять, есть ли внутри датчика разрывы или повреждения, а замеры напряжения – правильную ли подачу сигнала на приборную панель.
Электробезопасность: отключение аккумулятора
Перед началом проверки датчика топлива отключите минусовую клемму аккумулятора, чтобы исключить риск короткого замыкания и поражения электрическим током. Для этого отверните гайку или зажим, фиксирующие минусовой кабель, и аккуратно снимите его с клеммы. Не прикасайтесь к металлическим частям аккумулятора во время работы, чтобы избежать неприятных токовых ударов. После отключения дайте системе немного остыть, чтобы снизить вероятность случайного короткого замыкания при дальнейшем вмешательстве. Проверка датчиков и соединений с отключенным аккумулятором существенно повышает безопасность работы и защищает электронику автомобиля от возможных повреждений.
Изучение конструкции датчика уровня топлива
Перед проверкой датчика уровня топлива Chery Amulet внимательно ознакомьтесь с его внутренней структурой. Обычно устройство состоит из резистивного элемента или поплавка с датчиком, соединенного с электронной схемой. В большинстве моделей применяют поплавковый механизм, который перемещается в баке и передает изменение уровня топлива в виде сопротивления.
Наиболее распространенная конструкция включает в себя металлический стержень с резистивным слоем, закрепленный внутри пластикового корпуса. Поплавок прикреплен к верхней части и свободно движется вдоль стержня. При изменении уровня топлива поплавок смещается, что влияет на сопротивление цепи. Полученные данные обрабатываются блоком управления, обеспечивая отображение уровня на приборной панели.
| Основные компоненты | Описание |
|---|---|
| Поплавок | Плавающее устройство, передающее изменение уровня топлива |
| Резистивный элемент | Изменяет сопротивление в зависимости от положения поплавка |
| Корпус | Защищает внутренние компоненты и обеспечивает плавный ход |
| Соединяют датчик с электрической системой автомобиля |
Изучая конструкцию, обращайте внимание на места соединения поплавка и резистивных элементов. Они должны крепиться надежно, без зазоров и повреждений. Поврежденный или изношенный поплавок, а также обрывы на resistive слое значительно усложняют точность измерения уровня топлива.
Определение местоположения датчика в автомобиле
Датчик уровня топлива в Чери Амулет обычно располагается внутри топливного бака, прикреплённого к поплавку, который плавает на поверхности топлива. Для точного определения его положения первым делом откройте лючок доступа к топливному отсеку.
Чтобы найти датчик, снимите защитную крышку или фартук внутри бака. Обычно он представляет собой тонкую металлическую или пластиковую трубку, соединённую с проводами электрикам, и закреплённую внутри бака с помощью специальных крючков или отверстий. Часто датчик встроен в модуль, в котором совмещены заборник и электропривод.
Проверьте расположение проводов и маркеров, которые могут указывать на датчик уровня топлива. В некоторых моделях на корпусе датчика есть маркировка или специальные зажимы для соединения с электропроводкой.
| Местоположение | Описание |
|---|---|
| Внутри бака | Центральная часть бака, закреплённая на поплавке, движется по вертикальной направляющей, передавая уровень топлива на приборку. |
| Модуль в крышке бака | Иногда датчик совмещён с заправочным клапаном и расположен ближе к верхней части бака для удобства обслуживания. |
| В стенке бака | Встроен в стенку, через отверстия видно его контакты, к нему подключаются провода с панели. |
Помимо визуальной проверки, обратите внимание на электросхему автомобиля – на ней будет указано точное расположение датчика и его соединений. Для точной идентификации используйте инструкции производителя или сервис-мануал по модели Чери Амулет.
Пошаговая проверка работоспособности датчика уровня топлива
Начинайте с отключения аккумулятора, чтобы избежать короткого замыкания или повреждения электропроводки. Найдите датчик уровня топлива – он обычно расположен на поплавке внутри топливного бака и подключается к цепи приборной панели.
- Поместите поплавок на минимальную позицию – обычно это крайнее нижнее положение – и зафиксируйте его внутри бака или аккуратно моделируйте его положение. Проверьте сопротивление и запишите значения.
- Поднимайте поплавок вверх по штатной направляющей, наблюдая за изменением сопротивления. Значения должны плавно изменяться от минимального к максимальному диапазону, согласно технической документации модели.
Обратите внимание, что отклонение сопротивления вне допустимых границ или отсутствие изменения сопротивления при движении поплавка указывают на неисправность датчика. В этих случаях следует заменить его или проверить соединения и контакты на наличие коррозии или повреждений.
Еще один способ – подключить датчик к соответствующему тестеру или прибору для проверки уровня сигнала. Если цепь исправна, сопротивление должно изменяться плавно, а сигнал отображать корректно. Нарушение этой связи говорит о необходимости повторной проверки монтажа или замены датчика.
Снятие датчика с автомобиля
Отключите аккумулятор, чтобы избежать короткого замыкания и случайных искр. После отключения аккуратно снимите боковую облицовку багажника или защитную крышку, чтобы получить доступ к месту установки датчика уровня топлива.
Отсоедините разъем электропитания и сигнальный провод с помощью плоской отвертки или специального инструмента, избегая повреждений контактов или разъемов.
Ослабьте крепежные элементы, обычно это гайка или болт, удерживающие датчик на корпусе топливного бака. Используйте гаечный ключ или трещотку для аккуратного выкручивания, избегая чрезмерного усилия, чтобы не повредить резьбу или крепление.
Осторожно извлеките датчик из отверстия бака, следя за тем, чтобы не зацепить окружающие детали или оставить внутри мусор и загрязнения. При необходимости придерживайте датчик рукой, чтобы не повредить его конструкцию.
Осмотрите место установки на наличие коррозии или повреждений, очистите поверхность, если потребуется, и подготовьте датчик к дальнейшим действиям по проверке или замене.
Проверка состояния контактов и разъемов
Измерение сопротивления при разных уровнях топлива
Прежде всего, отключите датчик уровня топлива от разъема и возьмите мультиметр, установив его на измерение сопротивления (Ом). Проверьте сопротивление на пустом баке, поднимая уровень топлива медленно. Зафиксируйте показания сопротивления при полностью опорожненном резервуаре, обычно оно составляет около нескольких тысяч Ом.
Затем постепенно добавляйте топливо, контролируя уровень, и одновременно измеряйте сопротивление. При полном баке сопротивление обычно снижается до нескольких сотен Ом или даже до десятков Ом. Обратитесь к технической документации вашей модели автомобиля для точных значений, так как у разных версий могут быть отличия.
Обратите внимание, что скачки сопротивления на промежуточных уровнях свидетельствуют о корректности работы датчика. Резкое изменение показаний при переходе через определенные уровни указывает на его исправность или необходимость замены. Не забывайте вести записи показаний при каждом этапе для сравнения и выявления возможных неисправностей.
Проведение таких измерений поможет определить, правильно ли реагирует датчик на изменение уровня топлива и в каком состоянии находится его чувствительный элемент. Это важный шаг перед полноценной проверкой в автомобиле и может существенно облегчить диагностику мест неисправности.
Проверка на наличие короткого замыкания или обрыва
Для определения короткого замыкания или разрыва в цепи датчика уровня топлива подключите мультиметр к клеммам датчика. Установите мультиметр на режим измерения сопротивления, обычно обозначенный как Омметр.
Оповестите, что при коротком замыкании сопротивление будет очень низким (обычно близко к нулю), а при разрыве – отображаться как бесконечность или очень большое значение.
- Обратите внимание на показания мультиметра. Значение порядка нескольких Ом или менее указывает на наличие короткого замыкания в цепи.
- Если показания стремятся к бесконечности, это свидетельствует о разрыве цепи или повреждении проводки.
- Проверьте изоляцию проводов на наличие повреждений, особенностей обрывов или следов перегрева. Поврежденная изоляция может привести к короткому замыканию или обрыву.
- Если есть доступ к разъемам датчика, отключите его и измерьте сопротивление между контактами. В норме сопротивление должно находиться в определенных пределах, указанных в технической документации к автомобилю.
- Обратите внимание на наличие коррозии или грязи на контактах. Они могут создавать дополнительные сопротивления или вызвать изменения в показаниях мультиметра.
По результатам проверки устраните повреждения: замените поврежденные провода, зачистите контакты от коррозии или при необходимости замените сам датчик. После этого снова проверьте цепь, чтобы убедиться в отсутствии короткого замыкания или разрыва.
Реакция датчика при перемещении поплавка вручную
Чтобы проверить работу датчика уровня топлива, аккуратно перемещайте поплавок вручную и наблюдайте за показаниями на приборной панели. При поднятии поплавка стрелка должна постепенно сдвигаться к значению ‘пустой’, а при опускании – к ‘полный’.
Обратите внимание на плавность и точность реакции. Если стрелка не реагирует или движется рывками, вероятно, возникла проблема с кабелем или самим поплавком.
Убедитесь, что поплавок свободно движется внутри корпуса и не застревает в каком-либо положении. Не забудьте осторожно возвращать его в начальное состояние после проверки, чтобы не нарушить правильное положение датчика.
На некоторых моделях при перемещении поплавка вручную можно услышать характерное щелчковое срабатывание реле или звуки движущихся частей. Они свидетельствуют о корректной работе механизма и передачи сигнала на блок управления.
Если после таких манипуляций стрелка неправильно показывает уровень топлива, потребуется проверить электрическую цепь или заменить сам датчик.
Интерпретация результатов и возможные причины неисправности
Если при проверке датчика уровня топлива стрелка показывает полный бак при пустом или наоборот, возможна поломка датчика или проблемы с его цепью. В таком случае проверьте соединения и разъемы на наличие коррозии или повреждений.
Когда прибор показывает уровни, которые не меняются при заправке или использовании топлива, скорее всего, датчик заеден или поврежден. Особенно это заметно, если стрелка скачет или замирает на одном положении. Тогда потребуется его замена или очистка датчика.
Обрыв или короткое замыкание в цепи может привести к неподвижной стрелке или неправильным показаниям. Проверяйте провода и предохранители. В случае неисправности цепи лучше обратиться к специалисту для диагностики и устранения неисправности.
Если сопротивление на контактах датчика стабильно низкое, а прибор показывает «пусто», значит датчик скорее всего не передает правильных данных. Возможна его поломка или сбой в настройке. Иногда помогает отключение и повторное подключение разъема.
При неправильных показаниях после заправки или работы системы проверьте состояние самого датчика. Износ или засорение его элементов мешает точному измерению уровня топлива, что влечет за собой неточные данные на приборной панели.
Обратите внимание, что иногда причина неисправности – не сам датчик, а сгоревший блок управления или неисправность датчика температуры топлива, которая влияет на работу системы. Диагностика в сервисе поможет выявить точную причину.
