Перед проверкой датчика скорости Нива Шевроле убедитесь, что у вас есть мультиметр и комплект инструментов для снятия основых компонентов системы. Начинайте с диагностики ошибок в блоке управления – это поможет точно определить проблему и избежать ненужных действий.
Первый шаг – отключите аккумулятор, чтобы избежать короткого замыкания или повреждения электроники. После этого найдите расположение датчика скорости на трансмиссии – обычно он закреплён возле коробки передач или ведущего вала. Внимательно запомните его расположение, чтобы не пропустить ни одной мелочи при снятии.
Далее снимите разъём питания и измерьте сопротивление контактов мультиметром, установив его в режим Ом. Значение сопротивления должно соответствовать техническим характеристикам автомобиля, указанным в руководстве. Если показания не совпадают или есть прерывание, датчик неисправен и требует замены.
Проверка также включает в себя осмотр кабелей и разъёмов на наличие коррозии или повреждений. Подключайте мультиметр к контактам, и, при вращении колеса или привода, убедитесь, что выходные сигналы меняются в соответствии с движением. Такой подход позволит выявить неисправность не только внутри датчика, но и в цепи.
Определение состояния датчика скорости: практический осмотр и диагностика
Осмотрите разъем подключения датчика скорости на наличие повреждений, коррозии и грязи. Очистите его при необходимости с помощью кисти или мягкой тряпки с изопропиловым спиртом. Проверьте целостность проводки, ищите изломы, окислившиеся контакты или следы влаги на кабелях.
Проведите внешнюю диагностику датчика: убедитесь, что датчик надежно закреплен и отсутствуют признаки повреждений корпуса или механических деформаций. Не забудьте проверить, что крепежные элементы не ослабли и датчик прочно прилегает к корпусу автомобиля.
Используйте мультиметр, чтобы измерить сопротивление цепи датчика в статичном положении. Обычно сопротивление должно находиться в диапазоне, указанном в технической документации для модели Нива. Значительное отклонение или абсолютное отсутствие сопротивления говорит о необходимости замены датчика.
Обратите внимание на работу датчика при движении автомобиля. Если есть подозрения, подключите автомобиль к сканеру или OBD-адаптеру и выполните проверку кода ошибок. Наличие ошибок, связанных с датчиком скорости, свидетельствуют о неисправности или проблемах с его подключением.
Запишите все результаты осмотра и тестов. Это поможет определить, требует ли замены датчик или достаточно простого устранения неисправностей в разъемах и проводке. Надежная диагностика на этом этапе позволит избежать лишних ошибок во время дальнейших ремонтных работ.
Как найти датчик скорости на двигателе и передаче
Начинайте поиск с осмотра зоны вокруг коробки передач. Обычно датчик скорости крепится прямо на корпусе коробки или ее крышке. Отследите провода, идущие к механизму, они часто ведут именно к датчику.
Осмотрите место соединения датчика с коробкой. Обычно оно обозначено крепежным винтом или скобой. После этого определите визуально, каким образом фиксируется датчик: бывает, он вставляется в отверстие и фиксируется клипсой или гайкой.
На двигателе ищите датчик, подключенный датчику скорости на КПП или передней оси. Иногда он располагается около маховика или на ведущем мосту, если речь о заднеприводной или полноприводной модели. Ищите металлический корпус и провод с разъемом.
Для точности можно воспользоваться технической документацией или схемой электрооборудования конкретной модели. В руководстве обычно указан точный тип и место расположения датчика.
Учитывайте, что у разных модификаций Нивы расположение датчиков может незначительно меняться. Поэтому визуально проверяйте все типичные места, особенно вблизи привода и коробки передач.
| Место расположения | Что искать | Особенности |
|---|---|---|
| Коробка передач (боковая часть) | Прямоугольный или круглый датчик, закрепленный винтами | Подключен проводом, обычно с разъемом |
| Механизм привода (где передача подключается к валу) | Датчик с металлическим корпусом и кабелем | Может иметь защитное покрытие или металлический кожух |
| Передняя ось или мост (для полноприводных моделей) | Маленький датчик, мог впаяться в корпус или крепиться гайкой | Иногда встроен в узел привода |
Визуальный осмотр датчика на наличие повреждений и загрязнений
Осмотрите корпус датчика на наличие трещин, сколов или вмятин. Поврежденный корпус может привести к неправильным сигналам или поломке устройства.
Обратите внимание на изоляцию проводов и разъемов. Обнаружение трещин, порезов или оголенных проводов говорит о необходимости замены или ремонта датчика.
Проверьте наличие коррозии, особенно на контактах и внутри разъемов. Коррозия вызывает ухудшение проводимости и может стать причиной неправильных показаний.
Снимите защитный кожух, если он есть, и тщательно осмотрите сам датчик. Обратите внимание на наличие загрязнений, жировых отложений или пыли. Эти загрязнения мешают точному считыванию и требуют очистки.
Проверьте, не мешают ли окружающие элементы или механические повреждения свободному перемещению датчика. Любые зазоры или деформации указывают на повреждение или неправильную установку.
Удалите загрязнения сухой чистой тканью или мягким щеточным материалом. Не используйте сильные растворители, чтобы избежать повреждения пластиковых частей или элементов чувствительности.
Если обнаружите повреждения корпуса, трещины или сильные загрязнения, замените датчик на исправный. Такой подход предотвратит ложные сигналы и обеспечит стабильную работу системы.
Проверка контактов разъема и кабелей
Открутите разъем датчика скорости и внимательно осмотрите контакты. Используйте небольшой отвертку или пластиковую палочку, чтобы аккуратно поднять фиксирующие зажимы и освободить соединения. Обратите внимание на наличия коррозии, окисления или повреждений на металлических контактах.
Очистите контакты от загрязнений с помощью изопропилового спирта и мягкой щетки или безворсовой ткани. Не допускайте механических повреждений и резких изгибов кабелей – сохраните их целостность.
Проверьте целостность проводки визуально, ищите порванные или потрескавшиеся изоляции, а также обломленные или окислившие контакты. Если кабель поврежден, замените его целиком или по необходимости ремонтируйте при помощи специализированных комплектов.
После очистки и осмотра вставьте контакты обратно, зафиксируйте разъем до щелчка, чтобы убедиться, что соединение надежное. Важно избегать чрезмерного давления и неправильной установки, чтобы не повредить разъемные элементы.
Чтобы дополнительно проверить цепь, используйте мультиметр в режиме прозвонки или измерения сопротивления. Проведите тест, замкнув один контакт мультиметра с соответствующим контактом разъема, и убедитесь в наличии сигнала или правильных значений сопротивления, указанных для конкретной модели. Такой подход помогает выявить внутренние обрывы или короткие замыкания, даже если внешний осмотр не показывает явных неисправностей.
Осмотр крепления и возможные механические повреждения
Начинайте проверку с визуального осмотра крепления датчика скорости. Обратите внимание на наличие трещин, вмятин или деформаций на кронштейнах и крепежных элементах. Если крепление ослаблено или показывают повреждения, его необходимо заменить или закрепить с помощью новых болтов и гайок.
Проверьте состояние пластмассовых деталей, которые удерживают датчик. Любые трещины или расслоения могут привести к неправильной работе датчика или его поломке. Особенно тщательно осмотрите места соединения – они должны быть целыми и без зазоров.
Обратите внимание на механические повреждения рычага или штока, если он есть. Поврежденные или искривленные части могут препятствовать корректной работе датчика и давать ложные сигналы. В случае обнаружения порезов или изломов, замените поврежденный механизм.
Проверьте наличие посторонних предметов, грязи или коррозии на креплениях и соединениях. Они мешают надежному контакту и могут вызывать сбои в работе датчика. Очистите все контактные поверхности и обработайте металлические части антикоррозийным средством при необходимости.
Если заметили признаки механических повреждений, устраняйте их сразу. Надёжное крепление и исправная механика исключат ложные сигналы и ускорят диагностику, способствуя более точной проверке датчика скорости Нивы Шевроле.
Проверка работоспособности датчика с помощью мультиметра и компьютерной диагностики
Перед проверкой убедитесь, что аккумулятор заряжен и автомобиль находится на ровной поверхности. Для начала отключите разъем датчика скорости и оцените его визуальное состояние: отсутствие трещин, коррозии и повреждений.
Проведите тестирование при вращении колеса вручную или с помощью шнура. В пределах рабочей полосы сопротивление должно изменяться плавно и без скачков. Если сопротивление остается постоянным или отсутствует изменение, датчик неисправен и требует замены.
Параллельно рекомендуется подключить цифровой диагностический сканер или компьютерную программу, совместимую с вашей моделью Нивы Шевроле. Войдите в меню диагностики и выберите параметры ‘Датчик скорости’.
Обратите внимание на коды ошибок и реальные показания: при исправном датчике значения должны соответствовать фактическому вращению колеса. Непрерывность, наличие ошибок или отсутствие изменений в показаниях указывают на неисправность датчика.
Для точности выполните несколько проверок, переключая положение и вращая колесо, при этом отслеживайте параметры в реальном времени. Такой подход позволяет обнаружить скрытые повреждения или дефекты, которые не видны визуально или при простом измерении сопротивления.
Подготовьте мультиметр в режим измерения сопротивления (омметр). Отключите аккумулятор, чтобы избежать возможных повреждений прибора и данных. Для точных измерений снимите датчик скорости с автомобиля, чтобы исключить влияние цепи и окружающей среды.
- Проведите измерение, руководствуясь данными производителя. Обычно сопротивление датчика у новых моделей Шевроле Нива составляет от 200 до 1400 Ом при температуре около 20°C.
- Обратите внимание на равномерность показаний. Разрыв или очень высокий показатель сопротивления (более 10 кОм) указывает на неисправность.
Если показатели значительно выходят за пределы, поставьте под сомнение исправность датчика. Повышенное сопротивление говорит о загрязнении или износе внутренней части, а очень низкое – о коротком замыкании.
Запишите значения сопротивления. Если оно отличается или не соответствует норме, замените датчик и повторите измерение после установки нового компонента.
Проверка сигнала при вращении колеса или вала
Поверните колесо вручную и возьмите мультиметр в режим измерения переменного тока. Подключите щупы к разъему датчика скорости, соблюдая полярность. Постепенно крутите колесо или вал с постоянной скоростью, чтобы стабилизировать сигнал. Оценивайте наличие и стабильность сигнала в мультиметре: должно появляться плавное изменение напряжения без резких скачков или пропаданий.
Если сигнал слабый или отсутствует, попробуйте убедиться в надежности соединений и отсутствии повреждений в проводке. Обычно при вращении колеса в нормальных условиях напряжение должно колебаться в пределах 1-3 В. Прохождение этого диапазона указывает на исправность датчика и правильную работу системы.
| Действие | Результат | Действие при отсутствии сигнала |
|---|---|---|
| Поверните колесо вручную | Плавное изменение напряжения в мультиметре | Проверьте соединения и проводку |
| Держите постоянную скорость вращения | Стабильные показатели в диапазоне 1-3 В | Поменяйте датчик или прочистите контакты |
Подключение к блокам диагностики OBD-II и чтение ошибок

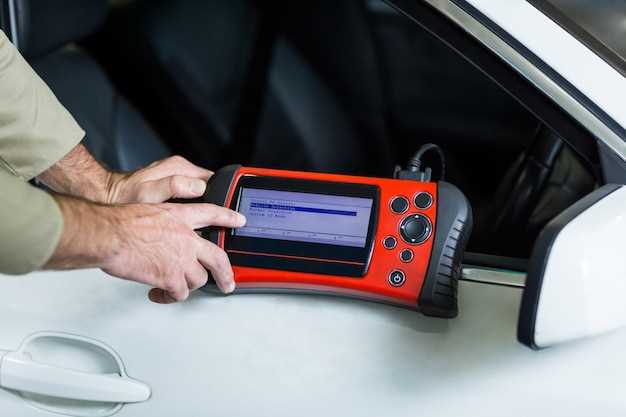

Подключите диагностический сканер к разъему OBD-II в автомобиле. Расположение разъема обычно под приборной панелью с левой стороны руля или около центральной консоли. Проверьте, что питание на разъеме есть, зажгите зажигание, не запуская двигатель.
Включите сканер и выберите режим соединения с автомобилем. Обычно автоматический режим определяет параметры сразу, но для большей уверенности выберите протокол ISO, PWM или KWP2000. После установления связи сканер покажет список доступных систем.
Перейдите к разделу чтения ошибок или DTCs (Diagnostic Trouble Codes). Эти коды отображают текущие неисправности и помогают понять, связана ли проблема с датчиком скорости или другими системой. Выпишите все коды или сохраните параметры для дальнейшего анализа.
Если есть ошибки, выполните их сброс после устранения неисправностей, чтобы проверить, исчезли ли коды. Повторное подключение и чтение ошибок выявит, остались ли неисправности или необходимо продолжать диагностику. Это важный этап перед проверкой датчика скорости, чтобы исключить сбои вне его области.
При необходимости используйте специализированное программное обеспечение, которое позволяет не только считать коды, но и подключиться к рабочим параметрам в реальном времени. Это помогает определить, есть ли нестабильность сигнала или отклонения при движении, связанные именно с датчиком скорости.
Интерпретация показаний и возможные причины неисправности
Обратите внимание на показания датчика скорости: если значение постоянно равно нулю или показывает нереальные числа, это может свидетельствовать о его неисправности или разрыве цепи.
Если приборная панель отображает неправильные данные о скорости или индикаторы не реагируют, проверьте провода и разъемы на наличие коррозии или повреждений. Поврежденные контакты часто вызывают ложные сигналы.
При стабильных, но неправильных показаниях убедитесь, что датчик правильно закреплен и не имеет механических повреждений. Искривление или износ приводных элементов влияет на точность измерений.
Отсутствие реакции датчика при движении автомобиля говорит о возможной поломке самого датчика или его соединений. Иногда помогает простая проверка сопротивления мультиметром – при исправности он должен показывать определенное значение, соответствующее спецификациям производителя.
Обратите внимание на возможные причины неисправности: загрязнение или окисление контактов, механический износ, повреждение кабеля или разъема, а также внутренний износ датчика вследствие долгого использования. Не исключены случаи, когда проблема кроется в плате или электронной части устройства.
Если диагностические коды ошибок указывают на конкретный сбой, используйте их как ориентир для выбора метода устранения неисправности. В большинстве случаев, при неправильных показаниях, требуется замена датчика или его ремонт.
