Перед началом установки головки на двигатель 409 УАЗ важно подготовить все необходимые инструменты и запчасти. Проверьте чистоту поверхности блока цилиндров и самой головки, чтобы исключить попадание грязи и посторонних частиц, которые могут привести к повреждению цилиндров или нарушению герметичности.Используйте чистую ткань и специальные очистители для металлических поверхностей. Правильное выполнение каждого этапа поможет добиться надежной работы двигателя без повторных ремонтов или подтеков.
Установка головки предполагает последовательное и точное выполнение всех действий. Начинайте с того, что аккуратно совместите отверстия под шпильки и болты с посадочными местами на блоке. Не затягивайте крепежные элементы сразу, а лишь закрепите их чуть затяжками, чтобы обеспечить равномерное сжатие и избежать деформации.
Важно правильно выбрать момент затяжки и порядок. Следуйте рекомендованной схеме, обычно это постепенное увеличение момента затяжки по этапам. Не забывайте использовать новый уплотнитель и, при необходимости, заменить прокладки, чтобы устранить риск утечек масла или охлаждающей жидкости.

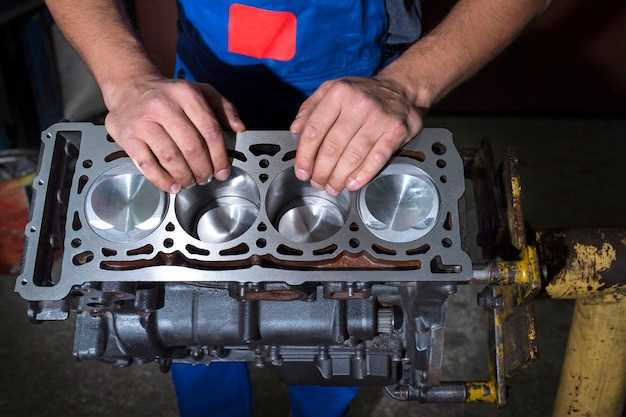

Подготовка к установке головки: инструменты, разборка и предварительная проверка
Перед началом работы подготовьте набор основных инструментов: головки на 10, 12, 14 и 17 мм, ключи торцевые и отвертки. Не забудьте про динамометрический ключ для затяжки головки по torque-технике, а также монтировку и мягкий молоток, если потребуется снять старую головку или детали крепления.
Перед разборкой очистите поверхность блока и головки от грязи и масла. Это облегчит демонтаж и снизит риск попадания грязи внутрь двигателя при снятии деталей. Используйте щетку и мягкую тряпку, избегая металлических скребков, которые могут повредить поверхности.
Отсоедините воздушный фильтр и системы охлаждения, сняв шланги и крепления. Это даст доступ к головке и снизит риск повреждений во время работы. Обозначьте или запишите порядок снятия болтов и креплений, чтобы при сборке ничего не перепутать.
Разберите компоненты, мешающие снятию головки: ремень или цепь ГРМ, распредвал или натяжители, а также клапанные приводы, если нужно заменить или проверить их состояние.
Проведите предварительную визуальную проверку снятых деталей. Обратите внимание на трещины, повреждения и износ поршней, клапанных блюдец и болтов. Если обнаружите деформации или сильное изношенность, подготовьте запасные части.
Обратите внимание на состояние поверхности блока цилиндров и головки. Поверхности должны быть чистыми и гладкими. При наличии следов коррозии или повреждений запланируйте шлифовку или замену компонентов.
Необходимые инструменты и материалы для установки
Для установки головки на двигатель 409 УАЗ потребуется набор основных инструментов: ключи торцевые и головки в диапазоне размеров от 10 до 17 мм, трубы для усиления силы в момент затяжки, а также вороток или рычаг для помощи при развинчивании и закручивании болтов.
Обязательно подготовьте динамометрический ключ, который позволит выполнить правильное натяжение болтов согласно техническим характеристикам, избегая перенапряжения или недостаточной затяжки.
Дополнительно понадобятся отвертки плоские и крестовые для снятия элементов, снятые для доступа к головке элементы двигателя, а также свечной ключ для проверки состояния свечей и их замены при необходимости.
Используйте мециальные смазки или тонкий слой моторного масла на резьбу болтов для облегчения последующей регулировки и предотвращения закисания при монтаже.
Не забудьте подготовить чистую ткань или тряпки для протирки деталей и удаления загрязнений с поверхности блока и головки перед их соединением, что обеспечит плотное уплотнение и ремонтную прочность.
Для контроля правильности установки удобно иметь меловую или красящую пасту, которой отмечают положения деталей, чтобы своевременно заметить возможное смещение или перекос при сборке.
Демонтаж старой головки: последовательность и рекомендации
Начинайте с отключения аккумулятора, чтобы исключить случайное короткое замыкание. Затем сливаю охлаждающую жидкость из радиатора, чтобы избежать разлива при демонтаже головки.
Ослабьте крепежные болты крышки клапанов и снимите её. Используйте гаечный ключ или головку, чтобы равномерно открутить болты в последовательности от центра к краям, чтобы избежать трещин.
Открутите и снимите впускной и выпускной коллекторы, придерживая их, чтобы не повредить проложенные прокладки и резиновые уплотнители.
Ослабьте крепежные болты головки блока цилиндров, начиная с внешних и переходя к внутренним, в порядке противоположном их затяжке, чтобы минимизировать деформацию детали.
Поддерживайте головку снизу, чтобы она не упала, и аккуратно снимите её. При этом избегайте ударов и резких движений, чтобы не повредить блок и посадочные поверхности.
Обратите внимание на состояние посадочных поверхностей. Любые следы коррозии или повреждений фиксируют необходимость ремонта или замены головки.
После демонтажа осмотрите прокладку и при необходимости замените её на новую при сборке. Не забудьте убрать все остатки старого герметика и грязи с поверхности блока.
Используйте подходящие инструменты и следите за порядком выполнения, чтобы избежать повреждения деталей и обеспечить правильную сборку в будущем.

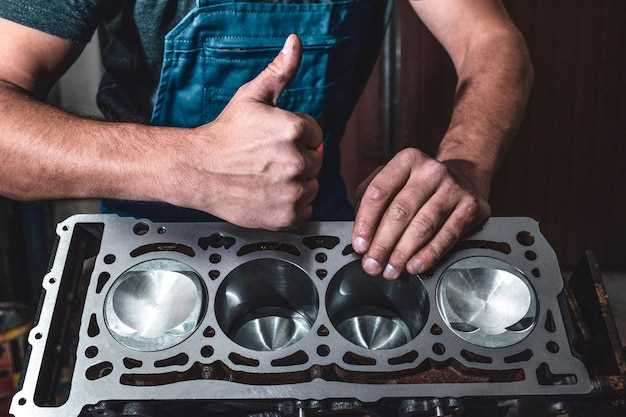

Проверка поверхности блока цилиндров и подготовка детали
Перед установкой головки выполните тщательную проверку поверхности блока цилиндров. Используйте штангенцимент или микрометр для определения точных размеров и убедитесь, что нет значительных износов или повреждений. Если обнаружите выступы, царапины или неровности, удалите их с помощью шлифовальной пасты или мелкозернистой шлифовальной бумаги. Поверхность должна быть плоской и однородной, чтобы обеспечить хорошую компрессию и плотное уплотнение.
Обратите внимание на состояние прокладки. Проверьте плоскостность поверхности – использование линейки или специального датчика поможет определить отклонения, не превышающие 0,05 мм. При значительных неровностях снимите слой материала с помощью шлифовальной машинки или наждачной бумаги так, чтобы поверхность была ровной и гладкой без выступов.
| Образец проверки | Что проверять | Действия |
|---|---|---|
| Плоскость | Вертикальные и горизонтальные плоскости блока | Измерить с помощью линейки или штангенциметра. При необходимости – дополнительно отшлифовать поверхности ровной шлифовальной бумагой |
| Кромки и углы | Отсутствие заусенцев, трещин и сколов | Обработать напильником или мелкой шлифовальной насадкой |
| Ревизия каналов охлаждения и масляных каналов | Отсутствие засоров и повреждений | Прочистить специальным инструментом, по необходимости произвести ремонтные работы |
| Общее состояние | Наличие трещин или серьезных деформаций | При обнаружении – обратиться к специалисту или заменить блок |
Подготовленная поверхность должна быть чистой, без остатков масла, грязи или остатков старых прокладок. Очистите поверхность с помощью растворителя и мягкой щетки, избегая механических повреждений. В результате такая подготовка обеспечит надежную посадку головки и долгий срок службы сборки.

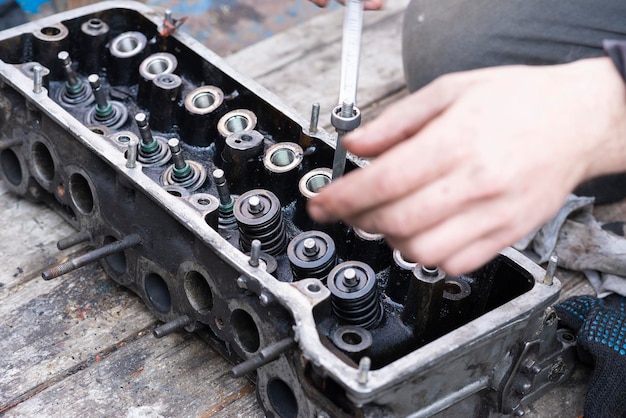

Освобождение пространства для замены головки: снятие сопутствующих узлов
Для доступа к головке двигателя чтобы провести её замену, начните с отсоединения воздушного фильтра и патрубков системы впуска. Удалите их полностью, чтобы не мешали вытаскивать компоненты.
Далее снимите систему охлаждения: открутите патрубки радиатора, радиатор и шланги, расположенные у головки. Это освободит пространство и снизит риск повреждений при демонтаже.
Освободите место, сняв гидрокомпенсаторы или их крышки, если есть. Это предотвратит их случайное повреждение при работе с головкой.
Отсоедините датчики и электропроводку, крепящуюся к головке или прилегающим узлам. Используйте мягкую отвертку или специальный инструмент, чтобы не повредить разъемы.
Удалите болты крепления корпуса вентиляции картера и масляных филлеров. Обычно эти узлы прикреплены к верхней части блока или головке и мешают свободному подъёму.
| Инструменты | Количество |
|---|---|
| Набор ключей | 1-2 |
| Отвертки плоская и крестовая | по одному |
| Пассатижи или кусачки | 1 |
| Обезжиривающая жидкость | по необходимости |
Завершите снятие, убрав крепления на крышке клапанов и шланги охлаждения, чтобы освободить доступ к корпусу головки. В результате получится достаточное пространство для аккуратного демонтажа головки без повреждений окружающих узлов и систем.
Очистка и инспекция клапанных пружин и прокладок
Начинайте с аккуратного снятия клапанных пружин и прокладок, избегая повреждений поверхности. Используйте мягкую щетку и очистительное средство, специально предназначенное для двигателей, чтобы удалить нагара, пыль и остатки старых материалов. Не применяйте абразивные материалы, которые могут поцарапать поверхность и привести к плохому уплотнению.
После очистки осмотрите клапанные пружины на наличие трещин, деформаций или износа. Обратите внимание на концы пружин, чтобы убедиться в их целостности. Если обнаружите даже мелкие повреждения, замените пружины целиком – неисправные пружины могут привести к неправильной работе клапанов.
Прокладки тщательно осмотрите на наличие трещин, деформаций или признаков утечек. Если прокладка поддается деформации или повреждена, замените ее. Новая прокладка должна иметь такую же толщину и формы, чтобы обеспечить надежное уплотнение.
Проверьте давление пружин, используя специальный инструмент. Убедитесь, что оно соответствует заводским характеристикам для двигателя 409 УАЗ. Недостаточное давление вызовет пропуски в зажигании или снижение мощности, а слишком сильное – ускорит износ компонентов.
Обязательно очистите посадочные поверхности клапанных пружин и прокладок перед установкой новых элементов. Чистота этих поверхностей гарантирует плотное уплотнение и долговечность всех компонентов системы клапанов.

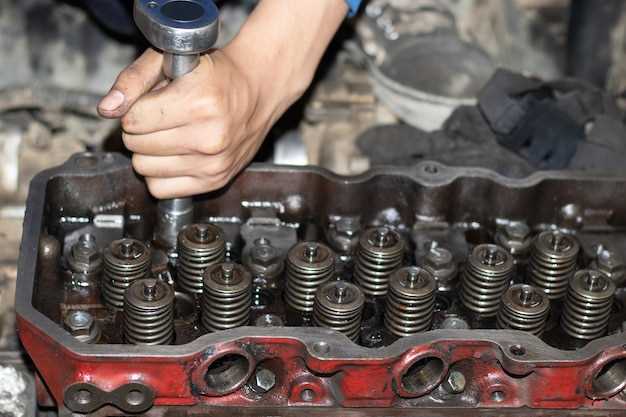

Процесс установки головки на двигатель 409 УАЗ: техника и тонкости
Начинайте с очистки поверхности блока и внутренней стороны головки от загрязнений и старого герметика, избегая попадания мусора в камеры сгорания.
Установите новые прокладки головы, следя за правильным их положением и совпадением с технологическими метками. Используйте только проверенные качественные прокладки для обеспечения герметичности.
Обратите внимание на последовательность затяжки болтов, придерживайтесь рекомендованного порядка и двойной проходки. Затягивайте болты постепенно, равномерно увеличивая усилие, чтобы избежать деформации головки.
Используйте динамометрический ключ, установите его на рекомендуемый момент затяжки из паспортных данных. Контролируйте состояние болтов и при необходимости заменяйте их на новые, особенно при сильной деформации.
После первичной затяжки дождитесь охлаждения металла и выполните повторное протягивание болтов. Так достигается равномерное зажатие и исключается риск появления трещин или протечек.
Проверяйте правильность установки с помощью контрольных зазоров и соединений деталей, чтобы убедиться в отсутствии перекосов или деформаций. Осторожно прикручивайте остальные компоненты, следуя последовательности и torque-значениям из техпаспорта.
Завершайте сборку тщательной проверкой всех соединений и крепежных деталей. Запускайте двигатель, следите за его работой и не допускайте повышения температуры или давления, чтобы своевременно выявить возможные протечки или неправильную сборку.
Укладывание новой прокладки и правильное ее позиционирование
Перед укладкой прокладки убедитесь, что поверхность ребра блока и головки чистая и свободна от остатков старого уплотнителя, масляных загрязнений и ржавчины. Используйте мягкую щетку или ветошь, чтобы тщательно очистить эти поверхности.
Аккуратно разместите прокладку на головке так, чтобы все отверстия совпадали с отверстиями на блоке. Проверьте, что прокладка полностью покрывает область герметизации и не выступает за край. Для удобства можно предварительно зафиксировать ее легкими прикосновениями к отверстием, чтобы избежать смещения во время закрепления.
Особое внимание уделите правильной ориентации прокладки. Некоторые модели изготавливаются с односторонней флюоризирующей или маркированной стороной. Если есть маркировка, направьте ее в сторону блока или к поверхности, которая должна контактировать с герметиком.
При необходимости используйте небольшое количество герметика или специальных фиксаторов, указанных в инструкции. Нанесите их тонким равномерным слоем в местах, где предусмотрена герметизация, избегая излишков, которые могут попасть в двигательные каналы.
После размещения прокладки аккуратно зафиксируйте головку на месте, избегая сдвигов и перекосов. Постепенно и равномерно затягивайте крепежные болты, придерживаясь последовательности, указанной в руководстве, чтобы равномерно сжать прокладку и обеспечить надежную герметичность.
Распределение момента затяжки болтов по порядку
Начинайте затягивание болтов в два этапа: сначала установите их с предварительным усилием 20-25 Нм, чтобы обеспечить равномерное прилегание головки к поверхности блока, и только после этого переходите к окончательному затягиванию.
Следите за порядком затяжки. Начинайте с центральных болтов и двигайтесь по диагонали или по спирали к внешним. Оптимальная схема: затягивайте болты в следующем порядке: 1 — по центру, 2 – по диагонали слева вниз, 3 – по диагонали справа вверх, 4 – по диагонали справа вниз, 5 – по диагонали слева вверх, повторяя цикл на каждом этапе.
Окончательное затяжение рекомендуется выполнять с усилием 70-80 Нм, соблюдая тот же порядочный принцип. Каждое закрепление включает два-два проворота или до достижения указанного момента, чтобы избежать перекоса головки и равномерно распределить нагрузку по всей поверхности.
Контроль финальных значений важен. После первичного затяжения и прогрева двигателя повторно проверьте всю последовательность, чтобы устранить возможные ослабления резьбовых соединений при нагреве и охлаждении деталей.
Крайние меры: проверка зазоров, установка клапанных пружин
Перед установкой головки и продолжением сборки проверьте зазоры между клапанами и тарелками. Используйте щупы толщиной, указанной в руководстве по ремонту для конкретной модели двигателя. В случае превышения допустимых размеров отрегулируйте зазоры, подогнав или заменив шайбы на направляющих клапанов.
После проверки зазоров установите клапанные пружины. Обратите внимание, что они должны легко сесть на направляющие и охватывать клапаны без лишних зазоров. Слегка сожмите пружины вручную, чтобы убедиться в их плотности и отсутствии повреждений.
Для правильной установки пружин потребуется специальный инструмент – съёмник пружин. Заберите старые или поврежденные пружины, убедившись в отсутствии трещин или деформаций. Установите новые пружины, аккуратно зажимая их инструментом, и убедитесь, что фиксация проходит ровно и без перекосов.
При монтаже обратите внимание на правильное положение клапанных уплотнений, поставьте их на место и проверяйте бесшумность хода клапанов. Плавность закрытия и открывания указывает на грамотную установку пружин и зазоров. Не забудьте зафиксировать гайки крепления пружин, следя за моментом затяжки согласно спецификациям – это предупредит перекос или смещение компонентов.
Финальные операции: затяжка и проверка точности монтажа
Начинайте с последовательной затяжки болтов головки цилиндров согласно рекомендациям производителя. Используйте динамометрический ключ, чтобы обеспечить правильный момент затяжки каждого болта–обычно он составляет 70-80 Нм. Затягивайте по цепочке в несколько заходов: первый – до половины итогового значения, второй – до ¾, и последний – до полного момента. Такой подход равномерно распределит нагрузку и исключит деформацию головки.
После завершения затяжки проведите повторный контроль. Проверка должна включать осмотр на наличие видимых зазоров, опрессовку с помощью специальной лампы или шприца, чтобы убедиться в отсутствии утечек охлаждающей жидкости. Обратите внимание на состояние прокладки: она должна плотно прилегать и не иметь повреждений.
Для уверенности выполните контрольную проверку температурных режимов после запуска двигателя. Позиционируйте прибор вблизи клапанной крышки и системы охлаждения, чтобы вовремя обнаружить возможные утечки или перегрев. В случае выявления неполадок – немедленно остановите эксплуатацию и устраните их.
Заключительный шаг – проверить, обеспечен ли свободный ход всех движущихся элементов, таких как свечи зажигания и распределитель. Каждый болт должен быть зафиксирован надежно, и никакое оборудование не должно издавать посторонних звуков. Только после этого можно считать монтаж завершенным и приступать к первому запуску двигателя.
