Начинайте настройку с полной диагностики системы впуска. Проверьте состояние датчика массового расхода воздуха, убедитесь в отсутствии загрязнений и механических повреждений. Чистый и исправный датчик обеспечивает точную работу всех последующих этапов настройки.
Затем подключите диагностический сканер к разъему OBD-II. Переведите автомобиль в режим тестирования расходомера. Мошенничество иногда происходит вследствие неправильной калибровки, поэтому важно получить исходные данные без ошибок.
Обнулите показатели расходомера и проведите первичное тестирование, чтобы увидеть базовое значение без нагрузки. Это поможет определить, есть ли сбои в работе датчика или нужно внести корректировки в его калибровку.
При необходимости произведите ручную регулировку через электронный блок управления. Используйте сканер для внесения исправлений в параметры, основываясь на данных по конкретному двигателю и состоянию системы в вашем автомобиле. Следите за реакцией системы во время небольшого акселерации.
Подготовка к подключению расходомера и первичная настройка
Перед началом установки расходомера убедитесь, что забор топлива, проводка и крепления исправны. Проверьте наличие всех необходимых инструментов: отвертки, ключи и изоляционная лента. Очистите рабочую зону, чтобы исключить попадание грязи или мусора в систему.
Остановите двигатель и отключите аккумулятор для безопасного выполнения работ. Осмотрите место установки – обычно оно располагается между топливным насосом и инжектором. Убедитесь, что есть свободный доступ к разъемам питания и подключениям расходомера.
Подготовьте разъемы питания расходомера, очистите их контакты от окисления и изоляционной ленты, чтобы обеспечить надежный контакт. Перед подключением проверьте маркировку проводов и соответствие цветам кабелей, допускающую перепутывания не должно быть. При необходимости подготовьте адаптеры или удлинители.
Первичная настройка включает в себя сброс базовых параметров оборудования. Для этого подключите диагностический сканер или компьютер с подходящим программным обеспечением. Проведите инициализацию расходомера, следуя инструкции производителя – обычно это включает программирование базовых данных и проверку откликов датчика при коротком замыкании или подачи тестового сигнала.
Перед монтажом убедитесь, что расходомер надежно закреплен на штатных или специально подготовленных местах с учетом рекомендуемых зазоров и фиксации, избегая механических и аэродинамических помех. После этого можно переходить к окончательному подключению и тестированию в работе.
Выбор подходящего места для установки датчика
Рекомендуется разместить датчик после впускного коллектора, в районе, где поток воздуха максимально стабилен. Это обеспечит точные показания расходомера и снизит риск ошибок из-за турбулентности или слабого сигнала.
Держите датчик подальше от нагретых компонентов двигателя, таких как выхлопной коллектор или масляные магистрали, чтобы избежать искажения данных из-за температуры. Оптимально установить его на участке с минимальными вибрациями и вибрационными нагрузками.
Обратите внимание на наличие свободного пространства для монтажных креплений и проводки. Убедитесь, что кабель не будет зажиматься или трещать при движении двигателя или при обслуживании. Важна хорошая фиксация без лишнего натяжения.
Выбирайте место, где можно легко обеспечить доступ к датчику для последующей регулировки или обслуживания. Не стоит устанавливать его в узких или трудно-доступных участках. Также избегайте близости к электрослабым зонам, где могут возникать помехи.
Перед окончательной установкой проведите тесты на работу датчика в предполагаемых условиях, чтобы исключить возможные помехи или нестабильность сигнала. Проверяйте соответствие места монтажу, указанному в инструкции к конкретной модели расходомера.
Проверка наличия необходимых инструментов и комплектующих
Для правильной настройки расходомера на Audi 80 B4 подготовьте набор ключей: крестовые и торцевые, а также трещотки, подходящие по размеру. Обязательно возьмите отвертки различной конфигурации для снятия и установки компонентов корпуса. Проверьте, есть ли у вас омметр или мультиметр для проверки состояния датчика расходомера.
Комплектующие включают расходомер с проводкой и, возможно, новый разъем. Убедитесь, что есть герметичные уплотнения, если потребуется заменить втулки или уплотнительные кольца. Не забудьте о защитных перчатках и салфетках для чистки деталей.
| Инструмент или комплектующий | Назначение |
|---|---|
| Крестовая отвертка | Снятие крышек и креплений приборов |
| Торцевые ключи (набор) | Ослабление и закручивание гаек и болтов |
| Мультиметр | Проверка сопротивления датчика расходомера |
| Изолента или термоусадка | Обеспечение надежных соединений электропроводки |
| Очиститель контактов | Обработка электромагнитных соединений перед сборкой |
| Новый разъем или разъемные соединения | Замена поврежденных или окисленных контактов |
| Пассатижи | Доступ к труднодоступным местам или фиксация элементов |
Обнаружить наличие или отсутствие этих инструментов и комплектующих поможет избежать задержек и ошибок во время работы. Перед началом убедитесь, что все есть под рукой либо подготовьте запасные части, чтобы не пришлось прерывать работу из-за нехватки инструментов.
Очистка и подготовка места установки для надежного контакта
Удалите всю грязь, масло и коррозию с поверхности, где будет установлен расходомер. Для этого используйте мелкозернистую наждачную бумагу или металлическую щетку, чтобы тщательно снять слой загрязнений и обеспечить гладкое, чистое основание.
Обработайте поверхность очистителем на основе изопропанола или специальным очистителем для автомобилей, чтобы устранить остатки масел или восков. Не допускайте попадания жидкости внутрь корпуса расходомера.
Обратите внимание на состояние крепежных поверхностей: они должны быть ровными и без повреждений. При наличии ржавчины или отслоений используйте металлическую щетку или шлифовальный инструмент для устранения дефектов.
Позволите поверхности полностью высохнуть и обезжириться перед монтажом. Только после этого зафиксируйте расходомер, убедившись, что он достаточно плотно прилегает и хорошо контактирует с подготовленной зоной.
Настройка и калибровка расходомера на Audi 80 B4
Для точной настройки расходомера начните с проверки его подключения к электросхеме. Убедитесь, что разъемы зафиксированы, проводка не повреждена и нет коррозии. После этого запустите двигатель и дайте ему прогреться до рабочей температуры. В это время следует зафиксировать текущие показания расходомера с помощью диагностического оборудования или мультиметра.
Затем перейдите к настройке с помощью диагностического сканера, который поддерживает протокол OBD-II или специализированного оборудования для Volkswagen/Audi. Войдите в меню параметров датчиков и выберите расходомер воздуха. Полученные данные сравните с заводскими значениями, указанными в техпаспорте или сервисной книжке Audi 80 B4.
Для калибровки выполните следующую последовательность:
- Активируйте режим калибровки через диагностический сканер или без него, если есть соответствующая функция в блоке управления двигателем.
- Подавайте нагрузку на двигатель, например, постепенно увеличивая обороты до 3000-4000 об/мин, соблюдая меры предосторожности. Зафиксируйте показатели расхода воздуха в это время.
- Сравните текущие показатели с эталонными значениями, указанными в технической документации. В случае расхождения используйте регулировочные винты или параметры в настройках блока управления для компенсации ошибок.
Если расходомер имеет механическую регулировку, аккуратно поверните регулировочный винт или ручку, чтобы добиться совпадения с эталоном. После этого повторите тестовые режимы и убедитесь, что показатели стабилизировались. Если необходима более точная настройка, рекомендуется использовать программное обеспечение, позволяющее прописать параметры вручную.
Важно проводить финальную проверку на разных режимах работы двигателя, контролируя стабильность показаний расходомера и правильность работы системы в целом. После завершения калибровки перезапустите двигатель и проверьте его работу без ручных регулировок – все показатели должны оставаться в пределах норматива.
Установка датчика расхода топлива на правильное место
Закрепите датчик на трубопроводе топливной системы в месте, где поток топлива стабильный и свободный от вращаний или вибраций. Используйте подходящий зажим или хомут, чтобы обеспечить плотное фиксирование без деформации трубки.
Проверьте, чтобы датчик был установлен согласно производственным отметкам и стрелкам, обычно обозначающим направление движения топлива. Неправильная ориентация может привести к неправильным показаниям.
Обеспечьте плотное прилегание датчика к трубопроводу, избегая зазоров и люфтов, чтобы исключить протечки или подвижки. Для этого используйте уплотнительные прокладки или герметик, совместимый с топливной системой.
| Этап | Описание |
|---|---|
| Выбор места | Наиболее подходящее место – участок трубопровода перед или после топливного бака, где поток стабилен и позволяет точно измерять расход топлива. |
| Очистка поверхности | Перед установкой очистите поверхность трубки и окружающую область от грязи, масла и коррозии, чтобы обеспечить надежное крепление и герметичность. |
| Проверка ориентации | Удостоверьтесь, что стрелки на датчике совпадают с направлением протока топлива, обозначенным на трубопроводе. |
| Установка | Зафиксируйте датчик с помощью специально предназначенного для этого зажима или хомута, избегая чрезмерного затягивания, чтобы не повредить корпус. |
| Проверка герметичности | После установки проведите пробный запуск, чтобы убедиться в отсутствии протечек и в корректной работе датчика. |
Подключение датчика к электронному блоку управления (ЭБУ)
Перед началом подключения убедитесь, что питание автомобиля отключено, чтобы избежать короткого замыкания и повреждения компонентов. После этого найдите разъем для датчика расходомера на электропроводке, обычно он располагается в зоне переднего бампера или под капотом.
Обратите внимание на маркировку контактов разъема: в большинстве случаев, один из контактов предназначен для питания (обычно 5 В или 12 В), другой – для сигнала, а третий – для заземления. Используйте мультиметр, чтобы проверить правильность соединений прежде, чем подключать датчик.
Используйте качественные разъемы и кабели, чтобы обеспечить надежное соединение и минимизировать риск воздействия вибраций и нагрева. Подготовьте переходники или специальные монтажные зажимы, если размер разъемов отличается или требуется дополнительно зафиксировать соединение.
Проверьте перед подключением целостность кабельных изоляций и отсутствие повреждений. После этого аккуратно вставьте разъем в соответствующий штекер на датчике, зафиксируйте его зажимами или защелками, чтобы избежать случайных разъемов при эксплуатации.
Затем подключите кабели к соответствующим клеммам ЭБУ, ориентируясь по маркировке или цветовой кодировке. Убедитесь, что все соединения плотные и надежные, чтобы исключить возможные сбои в работе расходомера.
После окончательного подключения включите питание автомобиля и проверьте работу датчика через диагностический сканер или мультиметр, убедившись, что сигнал передается корректно и напряжение в пределах нормы. Только после этого приступайте к дальнейшей настройке расходомера и его калибровке.
Запуск двигателя и первичная калибровка с помощью специализированного ПО
Перед началом калибровки подключите диагностический кабель к разъему OBD-II и запустите специализированное программное обеспечение на ПК или ноутбуке. Убедитесь, что связь установлена и индикатор соединения показывает активность.
Включите зажигание, не заводя двигатель, чтобы подать питание на систему и обеспечить возможность считывания исходных данных. После этого перейдите к разделу тестирования расходомера в ПО и выполните первичный запуск двигателя.
Обратите внимание на показания расходомера в реальном времени. Проверьте, чтобы значения быстро стабилизировались, и наличие существенных колебаний. Если показатели слишком изменчивы, выполните предварительную очистку системы и повторите запуск.
Для первичной калибровки установите базовые параметры. В большинстве программ есть функции автоматической настройки – запустите их и дайте системе возможность определить рабочие параметры расходомера. В процессе настройки двигатель должен работать в холостом режиме около 3-5 минут без резких изменений оборотов.
После завершения автоматической калибровки выполните проверку данных, запуская двигатель на небольших нагрузках, чтобы убедиться, что значения расхода и показания датчиков корректно отображаются. При необходимости произведите ручную коррекцию или повторите автоматическую настройку, пока показатели не покажут стабильные и точные значения.
Важно фиксировать параметры в процессе работы и сохранять настройки через соответствующие функции ПО, чтобы они не сбросились после отключения питания. Это обеспечит точность работы расходомера и повысит качество работы всей системы впрыска топлива.
Проверка корректности считываемых данных и настройка параметров
Перед началом регулировки расходомера убедитесь, что датчики подключены правильно. Для этого через диагностический сканер проверьте, что данные с датчиков соответствуют реальному положению клапанов и уровню давления топлива. Запустите двигатель и активируйте режим считывания параметров, убедившись, что показатели меняются в реальном времени и не скачут.
Обратите внимание на значения расхода воздуха, топлива и частоту сигналов с датчиков. Если данные отличаются от ожидаемых значений, выполните калибровку. Для этого зафиксируйте текущие параметры в таблице:
| Параметр | Текующее значение | Рекомендуемое значение | Действия при несоответствии |
|---|---|---|---|
| Расход воздуха, г/с | 3,2 | 3,0-3,5 | Проверьте датчик загрязнен или неисправен, при необходимости замените |
| Расход топлива, мл на такт | 150 | 140-160 | Проверьте подачу топлива, очистите фильтр и топливную систему |
| Частота сигнала сенсора, Гц | 480 | 470-490 | Калибруйте датчик или проверьте электрические соединения |
Для точной настройки параметров используйте специальное программное обеспечение, которое позволяет вручную подстроить пороги срабатывания и фильтровать шумы. Введите текущие значения в программу, чтобы они совпадали с прибором, и аккуратно корректируйте пороги, наблюдая за изменениями показателей.
После установки новых значений обязательно проведите тестирование на ходу. Следите за стабильностью данных, избегайте резких скачков или сбоев. Регулярно сверяйте показатели с реальными условиями работы двигателя, чтобы исключить отклонения и обеспечить корректную работу расходомера.
Анализ ошибок и устранение возможных неисправностей
Проверьте соединения и электропровода расходомера на наличие коррозии, повреждений или ослабления контактов. Наличие плохого контакта часто вызывает неправильные показания или сбои в работе датчика.
Если расходомер показывает слишком низкое или нулевое значение, убедитесь, что он правильно подключен. Для этого отключите датчик и очистите его контакты от загрязнений. Иногда помогает повторная установка или замена разъема.
Обнаружите засорение или загрязнение фильтра воздуха перед датчиком. Засоренный фильтр уменьшает поток воздуха, что приводит к неправильным данным о расходе и ошибкам системы управления мотором.
Проверьте программное обеспечение или настройки электронного блока управления (ЭБУ). Неисправные или устаревшие прошивки могут вызывать несогласованные показания расходомера. В случае необходимости обновите прошивку или выполните сброс настроек.
Обратите внимание на возможные механические повреждения датчика. Трещины или деформация корпуса могут привести к искажению показаний. В случае повреждения замените расходомер на исправный вариант.

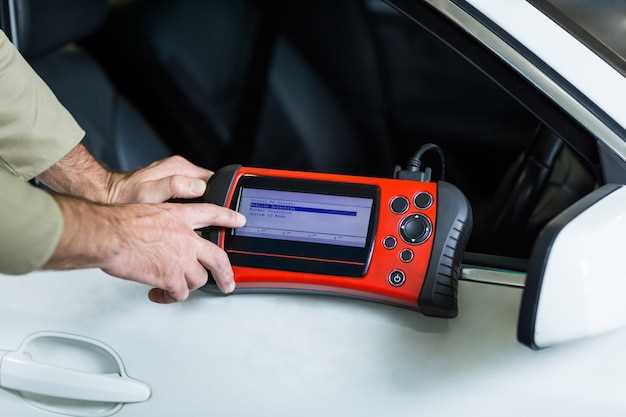

Используйте диагностический сканер для считывания кодов ошибок из системы. Обнаруженные коды помогут точнее определить источник неисправности и определить дальнейшие шаги для устранения проблемы. Не игнорируйте даже мелкие ошибки, они могут скрывать более серьезную проблему.
Периодически делайте тестовые замеры расхода воздуха, особенно после проведения любых работ с системой. Это позволяет своевременно выявить неправильную работу и предпринять меры до появления серьезных последствий для двигателя.
