Как подключить камеру заднего вида к Opel Astra H — пошаговая инструкция

Перед началом работы убедитесь, что у вас есть все необходимые инструменты и комплектующие. Вам потребуется камера, проводка, разъемы, а также набор ключей и отверток. При использовании оригинальных или совместимых устройств важно точно следовать инструкции, чтобы обеспечить надежное соединение и долговечность системы.

Первый шаг – подготовка автомобиля. Отключите аккумулятор, чтобы избежать короткого замыкания. Определите оптимальное место для установки камеры. Обычно это дверца багажника или штатный номерной знак. Очистите поверхность от грязи и пыли, чтобы обеспечить хорошее прикрепление корпуса камеры и качество видеосигнала.

Далее – прокладка кабелей. С аккуратностью проведите проводку через внутренние панели в салоне, избегая острых краев и движущихся частей. Лучше всего использовать существующие отверстия и крепежи, чтобы кабели не мешали и не создавали риск повреждения. Уделите особое внимание тому, чтобы видеосигнал и питание камеры шли отдельными линиями для минимизации помех.

Подключение питания выполните к исходящему на задний ход проводу или использованию принципа «плюс к нему» с параллельным включением к лампе заднего хода. Надежное заземление обеспечит стабильную работу системы. После соединения всех проводов проверьте их надежность и отсутствие коротких замыканий перед окончательной фиксацией компонентов.

Подготовка к установке камеры заднего вида и необходимых компонентов

Выберите место на крышке багажника или панели, где камера будет максимально заметной и обеспечит широкий обзор заднего вида. Очистите поверхность от грязи и жира, чтобы обеспечить надежное крепление и устойчивость камеры. Проверьте наличие свободного места для прокладывания кабелей к основному блок управления и дисплею – избегайте участков с острыми краями или источниками нагрева.

Подготовьте комплект инструментов: отвертки, плоскогубцы, скотч или изоленту для фиксации кабелей, а также дрель с подходящими сверлами для крепежа, если потребуется устанавливать монтажные элементы в жесткие поверхности. Проверьте наличие всех компонентов: камеры, кабеля с разъемами, крепежных элементов, адаптера питания и провода для подключения к электросистеме автомобиля.

Обозначьте маркером место будущего монтажа камеры, учитывая угол обзора и зоны, которые она должна покрывать. Продумайте, как прокладывать кабели так, чтобы избежать их повреждений и оставить аккуратный вид внутри салона и снаружи автомобиля. Следите за тем, чтобы расположение камеры не мешало закрытию крышки багажника или функционированию существующих элементов.

При необходимости подготовьте дополнительные материалы: адаптеры, разъемы и изоляционную ленту для защиты контактов и надежной фиксации кабелей. Проверьте работоспособность входных и выходных разъемов, чтобы избежать сюрпризов в процессе установки – это ускорит работу и снизит риск ошибок.

Выбор подходящей камеры: типы и особенности

Для установки задней камеры в Opel Astra H рекомендуется выбрать тип камеры, который сочетает высокое качество изображения и простоту монтажа. Перед покупкой определитесь с видом корпуса: большинству подойдет компактная версия с небольшими размерами, которая не привлечет излишнего внимания.

Рассмотрите одни из популярных типов камер:

• Цветные камеры с динамической разметкой – обеспечивают четкое изображение, делая парковку проще. Их преимущество – наличие виртуальных линий, которые помогают правильно ориентироваться при движении назад.
• Камеры с широким углом обзора – охватывают более обширную зону позади автомобиля, что уменьшает зоны слепых мест и увеличивает безопасность.
• Мини-камеры без корпуса – идеально для тех, кто хочет максимально незаметную установку. Их можно разместить прямо в заднем бампере, сохранив эстетичный вид.
• Камеры с ночным видением – оборудованы светодиодами или инфракрасной подсветкой, что позволяет получать четкое изображение в условиях плохой освещенности.

Обратите внимание на разрешение камеры: минимально 420 линий. Чем выше разрешение, тем четче изображение и легче различать мелкие детали, что важно при парковке и маневрировании.

Также подумайте о креплении и водонепроницаемости. В большинстве случаев подойдет модель с степенью защиты не ниже IP67, она выдержит любые погодные условия. Не забудьте проверить совместимость с мультимедийной системой автомобиля – ей потребуется соответствующий вход или беспроводное соединение.

Инструменты и материалы для монтажа

Для успешного подключения камеры заднего вида к Opel Astra H потребуется набор минимальных инструментов и качественные материалы. В первую очередь подготовьте отвертку с крестовой и плоской магнитной насадкой для снятия панели и крепления кабелей. Также пригодится набор небольших отверток с плоскими и крестовыми насадками для работы с разъемами и фиксациями.

Клеевой пистолет или двусторонняя монтажная лента пригодятся для закрепления кабелей на кузове и скрытой прокладки в салоне. Для аккуратной прокладки линий используйте пластиковые кабель-каналы или специальные зажимы, которые позволяют избегать возможных повреждений и обеспечивают аккуратный вид. Не забудьте про изоляционную ленту или термоусадочные трубки для защиты соединений.

Вам также понадобятся мультиметр или тестер для проверки электросоединений и правильности подключения. Если планируете подключать питание напрямую к электросистеме автомобиля, подготовьте подходящий предохранитель, блок предохранителей и кабель с необходимым сечением по техническим требованиям. Дополнительно стоит подготовить инструмент для снятия панели или обшивки, чтобы меньше повреждать материал во время работы.

Приобретите разъемы для подключения камеры и кабель соответствующей длины, которые удобно протянуть через салон и багажник. Ориентируйтесь на качество и проверьте наличие всех комплектующих перед началом монтажа, чтобы исключить возможные задержки и проблемные ситуации в процессе работы.

Проверка совместимости камеры с моделями Astra H

Перед покупкой камеры заднего вида убедитесь, что она подходит для вашей Opel Astra H. Проверьте тип разъема и длину кабеля – многие модели требуют определенных соединений, таких как RCA или специальные адаптеры.

Рекомендуется сравнить крепежные элементы камеры с оригинальной монтажной пластиной или кронштейном автомобиля. Некоторые камеры требуют дополнительных переходников или адаптеров для крепления на задний бампер или номерной знак.

Обратите внимание на разрешение камеры и угол обзора – для Astra H лучше выбирать модели с широким обзором и HD-разрешением, чтобы обеспечить хорошую видимость при движении назад.

Проверьте наличие поддержки системы мультимедиа вашего автомобиля и наличия входов для камеры на штатной электронике. Если есть сомнения, стоит проконсультироваться с продавцом или специалистом по установке, чтобы исключить несовместимости.

Наконец, поинтересуйтесь опытом других владельцев Astra H – отзывы и советы могут помочь подобрать наиболее подходящую модель камеры для конкретной комплектации и условий эксплуатации.

Подготовка автомобиля: отключение аккумулятора и освобождение места

Перед началом работы отключите отрицательную клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электрооборудования. Используйте гаечный ключ, чтобы аккуратно открутить клемму и оставить её в стороне от аккумулятора.

Освободите пространство вокруг места, где будет производиться монтаж камеры. сняв или отведя в сторону коврики, а также предыдущее оборудование, если оно есть. Это улучшит доступ к задней части автомобиля и снизит риск повреждения поверхностей или деталей.

• Снимите или отогните элементы из салона, мешающие доступу к задней части кузова.
• Удалите декоративные накладки или панели, мешающие прокладке кабелей.
• Отведите или снимите задние сиденья при необходимости для большего пространства.

Подготовка пространства предотвращает спешку, помогает аккуратно прокладывать кабели и своевременно обнаружить возможные препятствия. После завершения монтажа обязательно подключите аккумулятор, закрепив клемму, и протестируйте работу камеры перед окончательной сборкой всех элементов.

Процесс подключения камеры к Opel Astra H и настройка изображения

Подключите видеокамеру к разъему питания, обычно расположен в багажнике, следя за тем, чтобы кабель аккуратно прошел через штатные отверстия и не мешал открытию и закрытию крышки багажника.

Подсоедините видеосигнал кабеля к соответствующему разъему на задней части автомобиля, чаще всего это разъем RCA или USB, в зависимости от модели камеры. Убедитесь, что соединения плотные и надежные.

Настройте источник видеосигнала в мультимедийной системе, выбрав канал AV или камеру, в зависимости от типа подключенного устройства. Для этого перейдите в меню настроек авто и укажите правильный источник.

Проверьте работу системы, поставив автомобиль в задний ход и убедившись, что изображение появляется корректно, без искажений и с правильной ориентацией. При необходимости повторите настройку яркости, контрастности или зеркалирования, чтобы достичь наиболее комфортного вида. После того, как изображение отображается правильно и стабильно, закрепите кабели и убедитесь, что ничего не мешает их прохождению и не создает опасность при эксплуатации автомобиля.

Прокладывание кабелей: маршруты и места фиксации

Рекомендуется начать прокладывать кабель вдоль правого порога автомобиля, закрепляя его с помощью пластиковых клипс или стяжек, чтобы избежать зацепов и случайных повреждений. Идеальный маршрут – вдоль порога двери, избегая локальных выступов и острых краев, которые могут повредить изоляцию кабеля.

Дополнительно, кабель можно провести под ковриком или за заводской накладкой, чтобы он не мешал при посадке и высадке пассажиров. Для более аккуратной фиксации используйте двусторонний скотч или специальные зажимы с клейкой основой, избегая металлических элементов, способных оставить царапины или повредить кабель.

Места крепления выбирайте так, чтобы кабель был максимально скрыт внутри пластиковых элементов салона. Обратите внимание на зоны, где крепежные отверстия имеются по стандарту, это упростит фиксацию и снизит риск его расшатывания или выпадения.

При проходе кабеля через пороги или под обшивкой, используйте специальные переходники или защитные трубки, чтобы предотвратить деформацию или повреждение изоляции. Следите за свободным натяжением кабеля, чтобы во время эксплуатации он не натянулся и не повредился при движениях салона.

Подключение питания камеры к электросистеме автомобиля

При подключении камеры заднего вида к электросистеме Opel Astra H необходимо выбрать стабильный источник питания, который активируется при включении зажигания. Для этого обычно используют провод, который идет к плафону освещения номера или к цепи подсветки номера.

Отрежьте небольшой участок электропровода и подготовьте его, очистив изоляцию на уже выбранной линии питания. Используйте кусачки или ножницы для аккуратности. Обратите внимание, чтобы провод был достаточно длинным для соединения с входным разъёмом камеры.

На втором конце провода припаяйте или соедините с помощью клеммы провода, идущие к разъёму питания камеры. Для более надежных соединений применяйте клеммные зажимы или специальные разъемы.

Убедитесь, что все соединения закреплены изоляционной лентой или термоусадочной трубкой для исключения коротких замыканий и повреждений. После монтажа проверьте работу камеры, включив зажигание и активировав заднюю передачу. Камера должна запуститься автоматически, получая питание от электросистемы автомобиля.

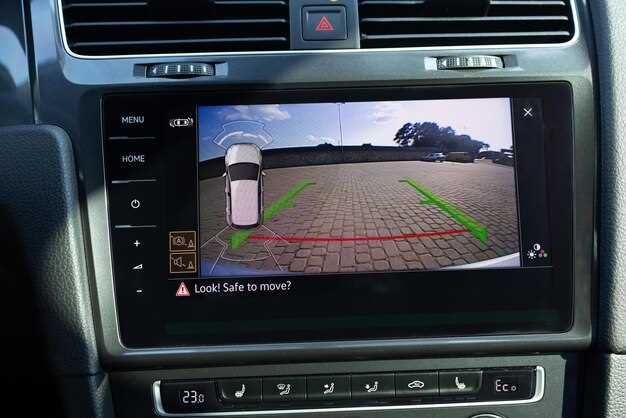

Подключение к монитору или штатной системе мультимедиа

Для подключения камеры заднего вида к монитору или штатной системе мультимедиа Opel Astra H подключите видеосигнал к соответствующему входу на дисплее, чаще всего это AV или AV-in. Проверьте наличие такого разъема и совместимость с камерой, чтобы избежать проблем с изображением.

Используйте кабель RCA с цветовым кодированием: желтый – для видеосигнала, красный и белый – для подачи сигнала звука, если это требуется. Совместите разъемы камеры с кабелем и закрепите соединения надежно, чтобы избежать искажения картинки из-за плохого контакта.

На некоторых моделях мультимедиа предусмотрен специальный вход для камеры заднего вида, тогда достаточно подключить кабель к этому разъему, следуя инструкции производителя. В случае отсутствия такого входа потребуется установка адаптера, который преобразует сигнал камеры в совместимый с вашей системой.

Подключение питания камеры осуществляется через разъем питания, обычно подключается к постоянному плюсу автомобиля (+12V). Для этого можно использовать разъемы на блоке предохранителей или отдельный провод, подключенный к выключателю зажигания, чтобы изображение появлялось только при включенном заднем ходе.

Обратите внимание, что при монтаже кабеля избегайте нагревательных элементов и острых кромок, чтобы не повредить провод. Проложите кабель аккуратно через штатные каналы и зафиксируйте его специальными держателями или скотчем, чтобы избежать отрыва или повреждений во время движения.

Последний шаг – настройка изображения в меню мультимедийной системы. Войдите в режим выбора источника видео, выберите вход, на который подключена камера, и убедитесь в качестве и порядке отображения. Если отображение не появляется, перепроверьте соединения и источник питания.

Настройка изображения: регулировка положения и яркости

Начинайте с точечной регулировки положения камеры. Для этого используйте настройки, расположенные на приборной панели или в меню системы. Поверните или переместите изображение так, чтобы контуры объекта было легко распознавать, а линия горизонта была ровной. После этого проведите тест-выезд назад, чтобы убедиться, что камера захватывает нужную часть пространства и не искажает объекты.

Для корректировки яркости откройте меню настроек изображения. Увеличивайте яркость постепенно, пока изображение не станет четким и хорошо различимым при разных условиях освещения. Если камера показывает затемненное изображение при ярком солнечном свете, снизьте яркость, чтобы не потерять детали в светлых участках, и наоборот – при недостатке освещения увеличьте, чтобы получить более яркое изображение.

Также обратите внимание на контрастность и насыщенность цветів. Если цвета кажутся тусклыми, увеличьте насыщенность; если изображение кажется перенасыщенным или искаженным, уменьшите ее, чтобы получить более естественное представление. Проведите несколько тестовых проездов, чтобы подобрать оптимальные настройки под конкретные условия и особенности вашей камеры.

Важно периодически проверять настройки, особенно при смене условий освещения или после долгого использования, чтобы поддерживать четкое и информативное изображение заднего вида.

Необходимые инструменты и материалы

Для установки камеры заднего вида на Opel Astra H подготовьте отвертку с плоским наконечником и крестовую отвертку, чтобы снять панель и доступ к разъемам.

Обязательно возьмите мультиметр для проверки электропитания и знаний о правильных электрических соединениях или набор к нему, если есть сомнения по подключению.

Набор Плоскогубцев для аккуратной фиксации проводов и снятия изоляции без повреждений. Т multifunctional tool с отрезным диском пригодится для прокладывания кабелей через корпус автомобиля.

Провода нужного сечения для питания и соединения камеры, а также короткий кабель RCA или аналогичный для видео-выхода. Не забудьте о разъемах для надежного соединения проводов.

Для крепления камеры и кабелей используют двухсторонний скотч или зажимы, соответствующие размерам выбранных элементов. Также подготовьте пластиковые хомуты для фиксации проводки внутри салона и кузова.

Обратите внимание на наличие комплектов крепежных элементов, сможет ускорить монтаж, а также клей или герметик для герметизации мест соединений и предотвращения попадания влаги.

Выбор камеры заднего вида для Opel Astra H

Обратите внимание на разрешение камеры – минимум 600 линий для четкого изображения при движении назад. Высокое разрешение помогает лучше ориентироваться в пространстве, снижая риск ошибок при парковке.

Обратите внимание на тип подключения. Камеры с использованием RCA-кабеля проще интегрировать в систему Opel Astra H, особенно если у вас уже есть штатные мониторы с соответствующим входом. Для моделей с более современными мультимедийными системами подойдут камеры с видеосигналом HDMI или цифровыми интерфейсами.

Выберите камеру с широким углом обзора – от 110 до 170 градусов. Более широкий обзор облегчает контроль за окрестностями автомобиля, что особенно важно при маневрах в ограниченных пространствах.

Обратите внимание на тип корпуса камеры. Для установки на задний бампер оптимальны модели с защитой от влаги и пыли по стандарту IP67 или выше, чтобы она справлялась с погодными условиями и сохраняла функциональность.

Рассмотрите наличие функции автоматического включения при движении на задней ход, а также возможность регулировки угла наклона или выравнивания изображения для удобства установки и эксплуатации.

Обратите внимание на цену и репутацию бренда. Выбирайте проверенные модели, которые широко используют в автомобилестроении, чтобы избежать необходимости частой замены или множества проблем с изображением.
